Пилотные гидролинии (2-1) — HITACHI SCX400

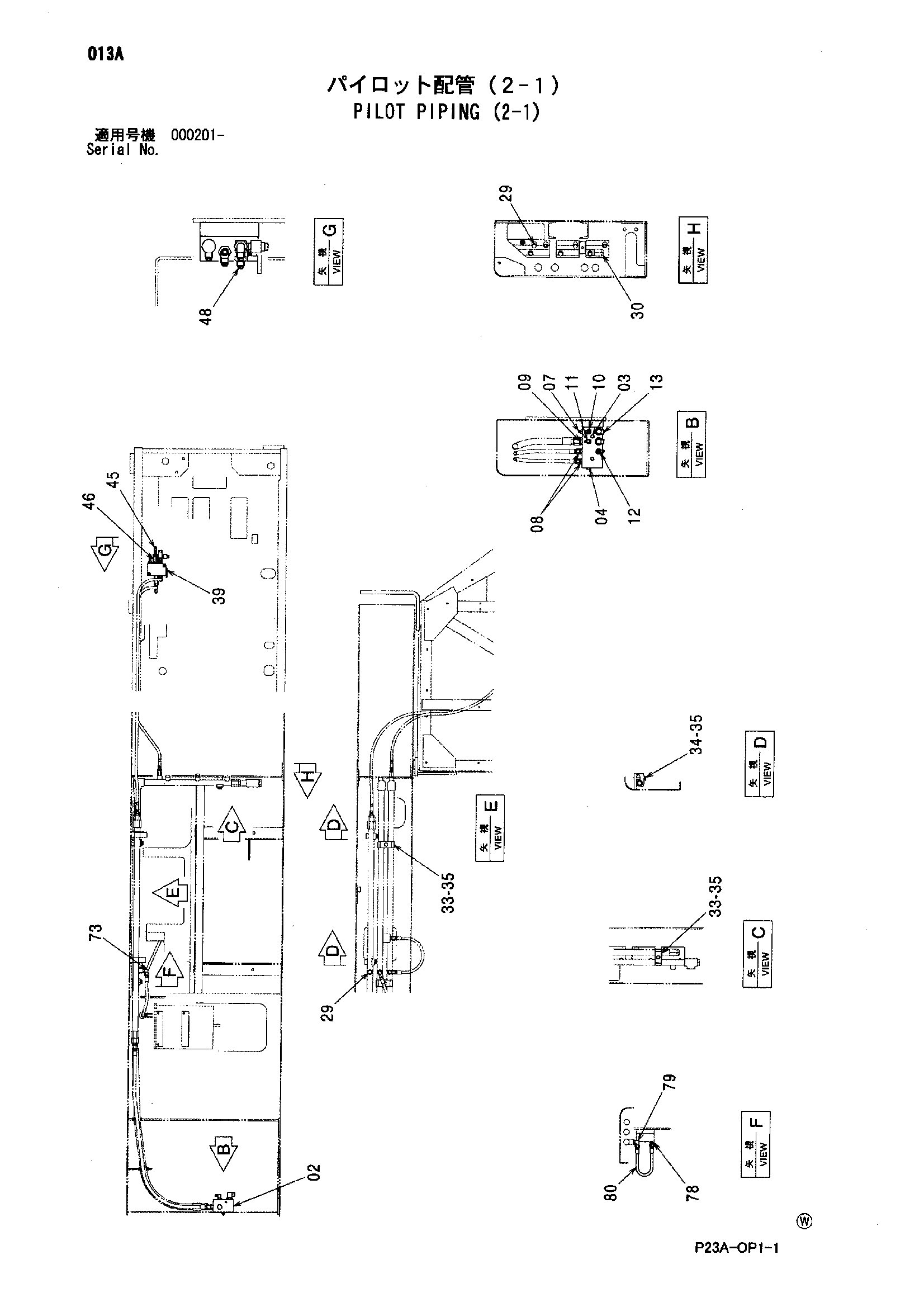

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2035379 | Коллектор | 1 |
| 03 | J271000 | Болт с шайбой | 2 |
| 03A | J901000 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4210361 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4225403 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4296066 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4065118 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4092534 | Пробка | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4174542 | Пробка | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4189860 | Хомут трубки | 3 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | J271265 | Болт с шайбой | 5 |
| 35A | J901265 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 39 | 4254611 | Запорный клапан | 1 |
| 45 | 4225403 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4261357 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4215650 | Адаптер | 1 |
| 73 | 4154671 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4200467 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4154671 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4269834 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
