Гидроцилиндр. масляный — HITACHI SCX400

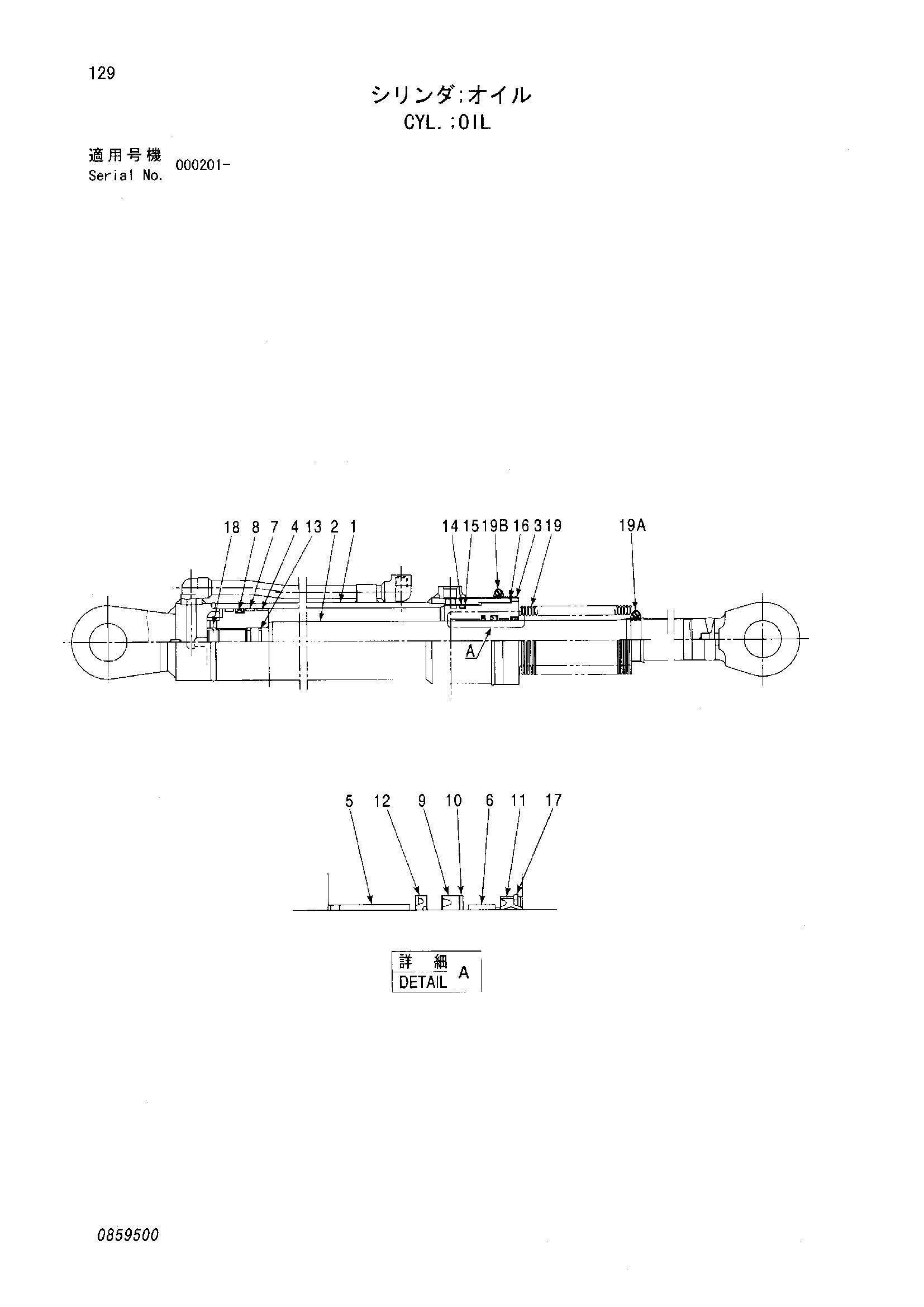

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4455960 | Гидроцилиндр. масляный | 1 | |
| 1 | 0859501 | Трубка в сборе | 1 |
| 2 | 0859502 | Шток в сборе | 1 |
| 3 | 0859503 | Крышка | 1 |
| 4 | 0859504 | Поршень | 1 |
| 5 | 0859505 | Втулка | 1 |
| 6 | 0859506 | Кольцо | 1 |
| 7 | 0859507 | Кольцо | 2 |
| 8 | 0859508 | Манжета | 1 |
| 9 | 0859509 | Манжета | 1 |
| 10 | 0859510 | Опорное кольцо | 1 |
| 11 | 0859511 | Пылезащитное уплотнение | 1 |
| 12 | 0859512 | Кольцо | 1 |
| 13 | 0859513 | Уплотнительное кольцо | 1 |
| 14 | 0859514 | Уплотнительное кольцо | 1 |
| 15 | 0859515 | Опорное кольцо | 1 |
| 16 | 0859516 | Уплотнительное кольцо | 1 |
| 17 | 0859517 | Стопорное кольцо | 1 |
| 18 | 0315927 | Установочный винт | 1 |
| 19 | 0859518 | Защитный чехол | 1 |
| 19A | 0859519 | Лента | 1 |
| 19B | 0859520 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
