Электрооборудование (левый стойка)[EU] — HITACHI SCX400
Заводская схема «Электрооборудование (левый стойка)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

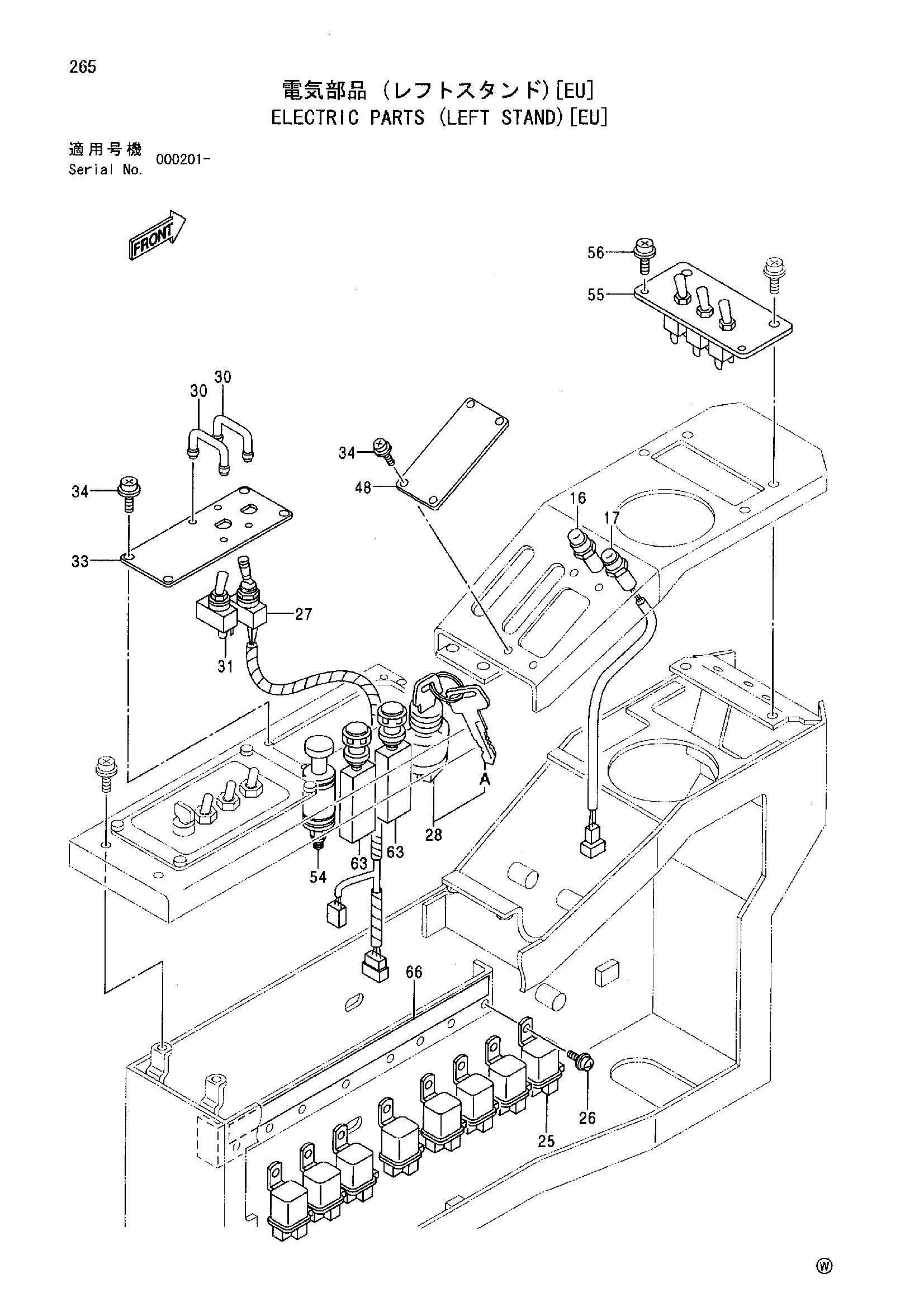

![Схема Электрооборудование (левый стойка)[EU] HITACHI SCX400](/catalog-drawings/66/66e75fa1-675e-4b21-8dd0-7f2e2ffd45b5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4388669 | Фонарь | 1 |
| 17 | 4360757 | Фонарь пилотный | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 27 | 4456727 | Выключатель | 1 |
| 30 | 4370932 | Рукоятка | 2 |
| 31 | 4383527 | Выключатель | 1 |
| 33 | 2046909 | Крышка | 1 |
| 34 | J680412 | Винт с шайбой | 8 |
| 48 | 4456722 | Крышка | 1 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 8063972 | Панель управление | 1 |
| 56 | J680412 | Винт с шайбой | 2 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3087944 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
