Центральный коллектор группа (плоский башмак тип)[STD] — HITACHI SCX400
Заводская схема «Центральный коллектор группа (плоский башмак тип)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

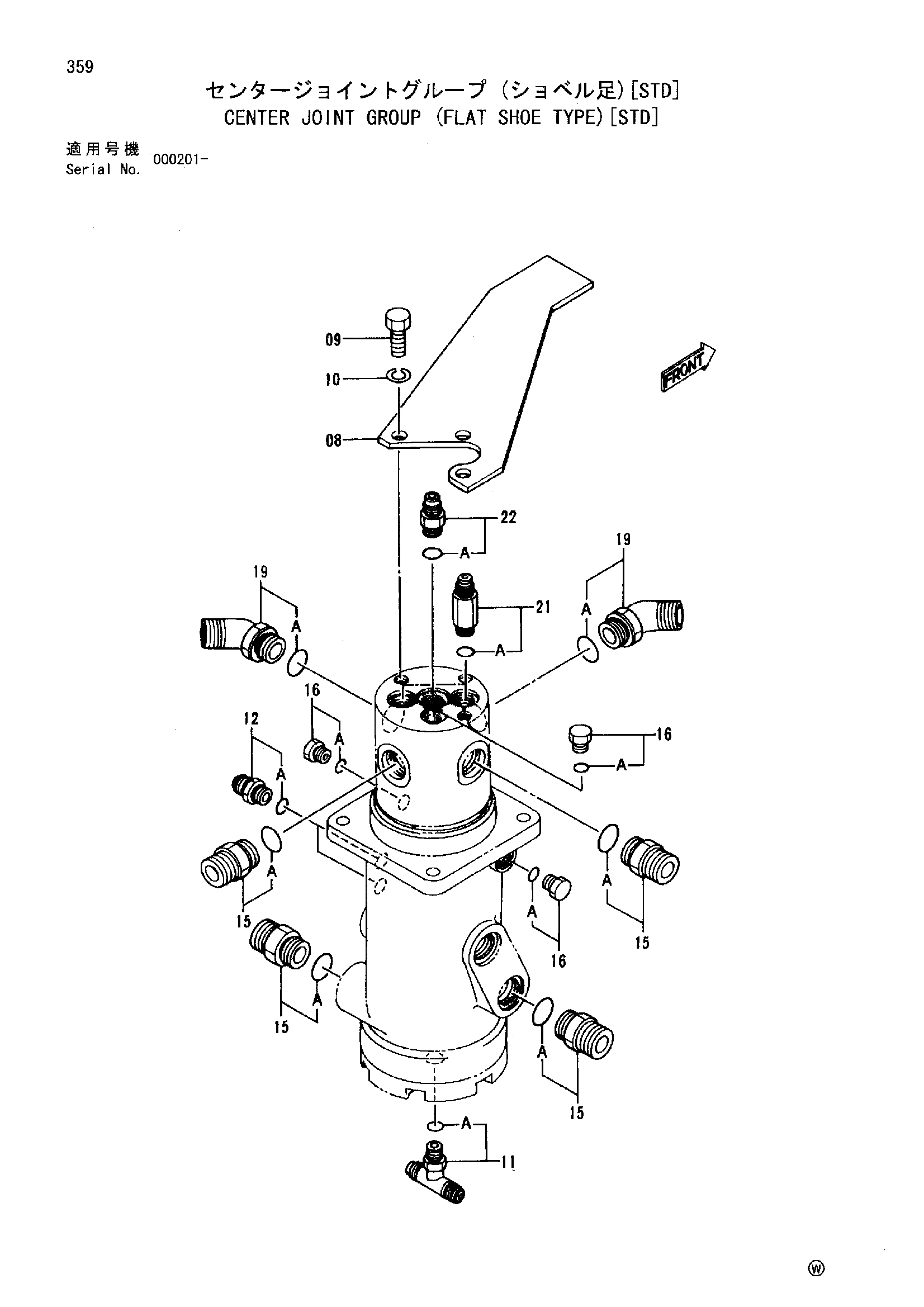

![Схема Центральный коллектор группа (плоский башмак тип)[STD] HITACHI SCX400](/catalog-drawings/aa/aa1c54bc-83a8-4924-9591-9f5813d53a4a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4318465 | Ограничитель | 1 |
| 09 | J901435 | Болт | 3 |
| 10 | A590914 | Пружинная шайба | 3 |
| 11 | A852544 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4162963 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4139973 | Адаптер | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4093624 | Пробка | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4173020 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4276966 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4210361 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
