Тормозной клапан — HITACHI SCX400

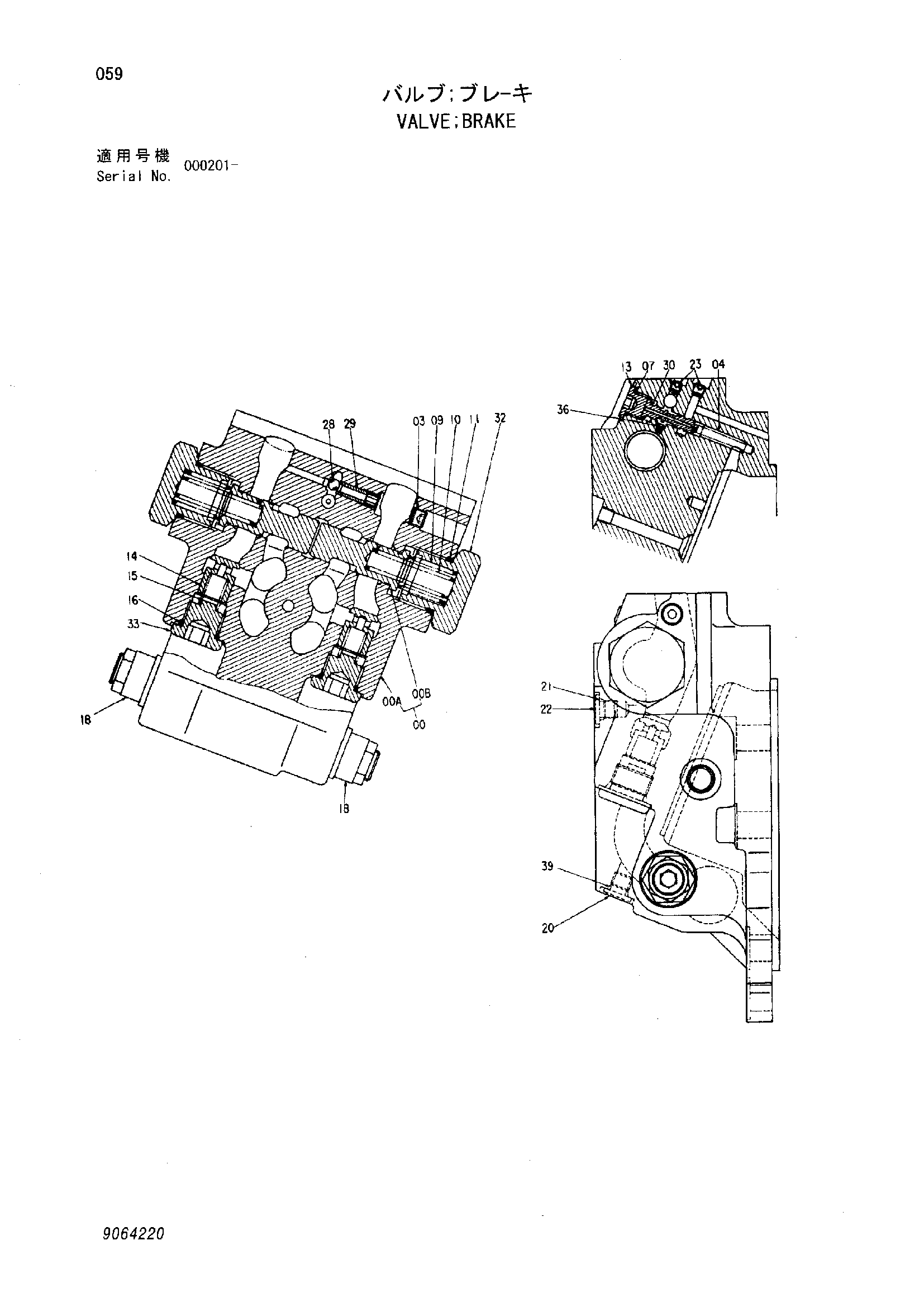

Заводская схема «Тормозной клапан» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9064220 | Тормозной клапан | 1 | |
| 00 | 7016608 | Корпус в сборе | 1 |
| 03 | 94-2011 | Пробка | 1 |
| 04 | 4185136 | Пружина сжатия | 1 |
| 07 | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4180687 | Пружина сжатия | 2 |
| 10 | 4180688 | Пружина сжатия | 2 |
| 11 | 4095210 | Уплотнительное кольцо | 2 |
| 13 | 4208978 | Пробка | 1 |
| 14 | 4174629 | Тарельчатый клапан | 2 |
| 15 | 4174072 | Пружина сжатия | 2 |
| 16 | 4506424 | Уплотнительное кольцо | 2 |
| 18 | 9065590 | Предохранительный клапан | 2 |
| 20 | 4208977 | Пробка | 2 |
| 21 | 957366 | Уплотнительное кольцо | 2 |
| 22 | 4208977 | Пробка | 2 |
| 23 | 4050968 | Пробка | 2 |
| 28 | 4509493 | Шарик | 1 |
| 29 | 4192229 | Сиденье | 1 |
| 30 | 4190670 | Золотник | 1 |
| 32 | 4195070 | Пробка | 2 |
| 33 | 4195071 | Пробка | 2 |
| 36 | 4200879 | Дроссель | 1 |
| 39 | 957366 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
