Гидрораспределитель трубопроводы (2-3)[EU] — HITACHI SCX400
Заводская схема «Гидрораспределитель трубопроводы (2-3)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

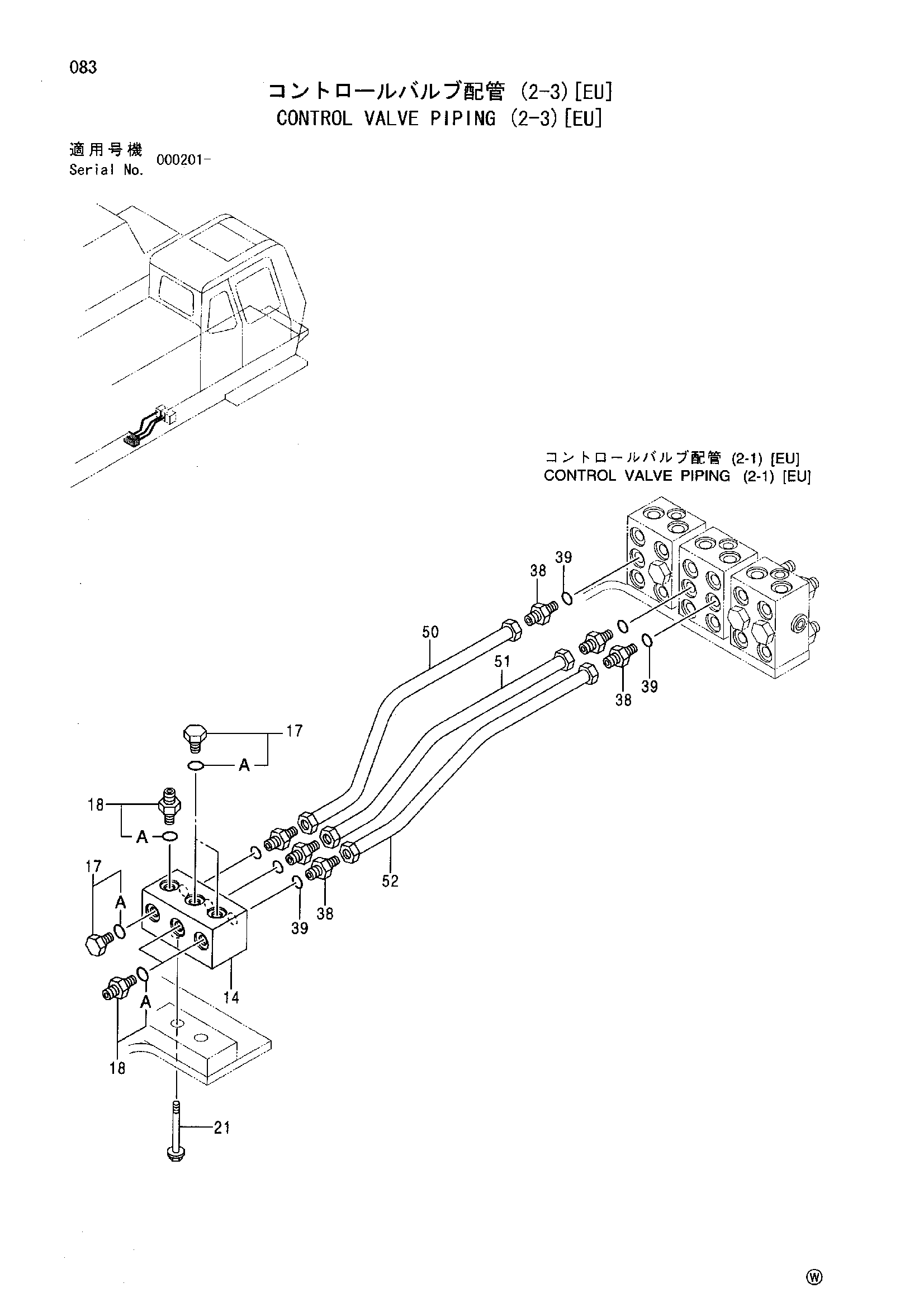

![Схема Гидрораспределитель трубопроводы (2-3)[EU] HITACHI SCX400](/catalog-drawings/8b/8bcde00b-aab1-43d9-bc43-8a8f82c6856c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 3064716 | Коллектор | 1 |
| 17 | 4093624 | Пробка | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | J281050 | Болт с шайбой | 2 |
| 21A | J901050 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 38 | 4317623 | Штуцер трубки | 6 |
| 39 | 964255 | Уплотнительное кольцо | 6 |
| 50 | 3064717 | Трубка | 1 |
| 51 | 3064718 | Трубка | 1 |
| 52 | 3064719 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
