Верхний стрела — HITACHI SCX400

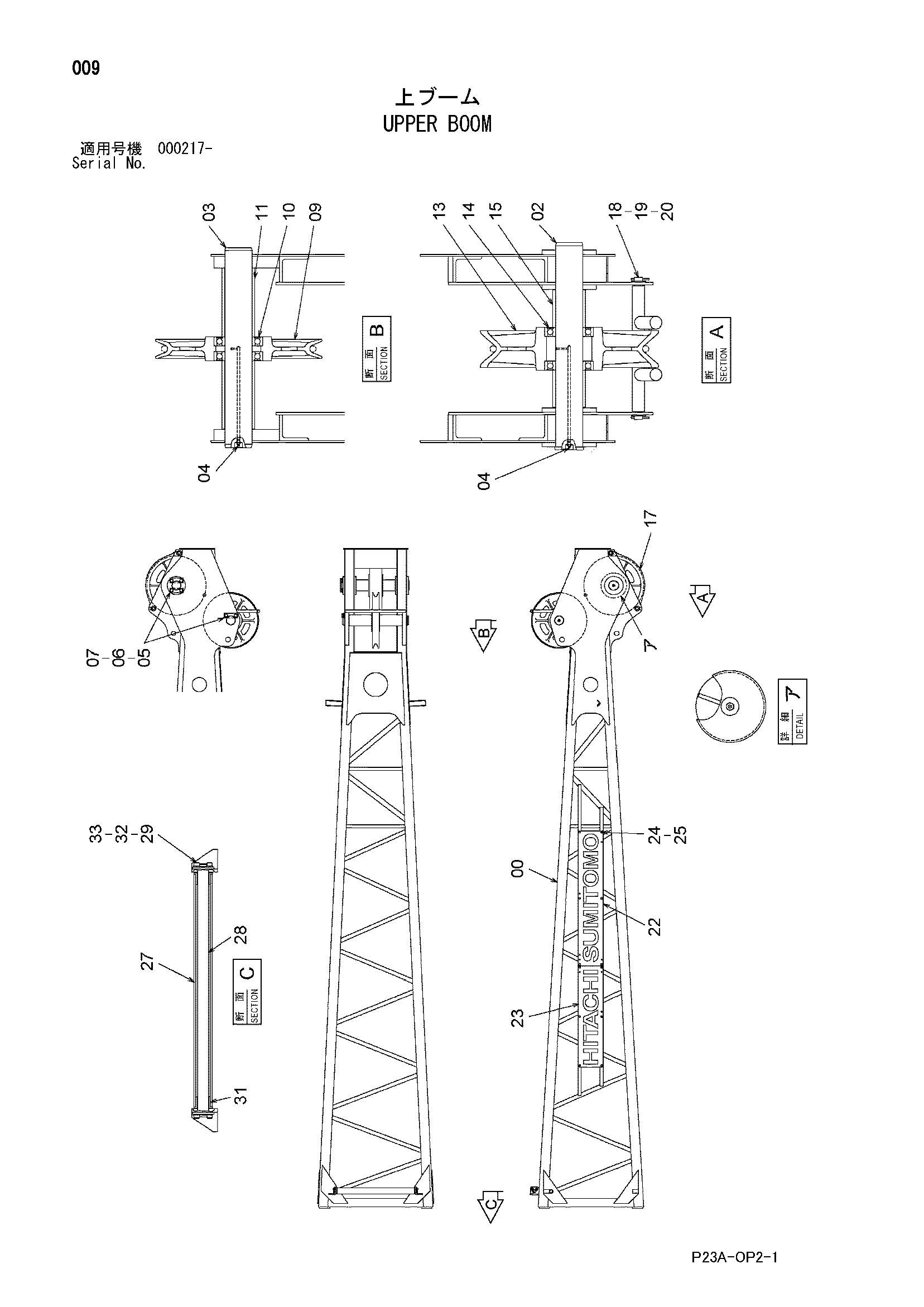

Заводская схема «Верхний стрела» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004807 | Стрела верхний | 1 |
| 02 | 3096899 | Мост | 1 |
| 03 | 3096900 | Мост | 1 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 05 | X4248 | Стопорная пластина | 3 |
| 06 | J912035 | Болт | 6 |
| 07 | A590920 | Пружинная шайба | 6 |
| 09 | 3011863 | Канатный блок | 1 |
| 10 | 944689 | Шариковый подшипник | 2 |
| 11 | 4365470 | Проставка | 2 |
| 13 | 3011865 | Канатный блок | 1 |
| 14 | 944689 | Шариковый подшипник | 2 |
| 15 | 4365472 | Проставка | 2 |
| 17 | 8065349 | Направляющая каната | 1 |
| 18 | 4172676 | Палец | 2 |
| 19 | A766050 | Шплинт | 4 |
| 20 | A590127 | Плоская шайба | 4 |
| 22 | 3099874 | Информационная табличка | 2 |
| 23 | 3099959 | Информационная табличка | 2 |
| 24 | J901025 | Болт | 24 |
| 25 | M660010 | U-образная гайка | 24 |
| 27 | 4225212 | Ролик | 1 |
| 28 | 4287460 | Мост | 1 |
| 29 | 4287461 | Стопорная пластина | 2 |
| 31 | 4142688 | Втулка | 2 |
| 32 | M341220 | Болт с внутренним шестигранником | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
