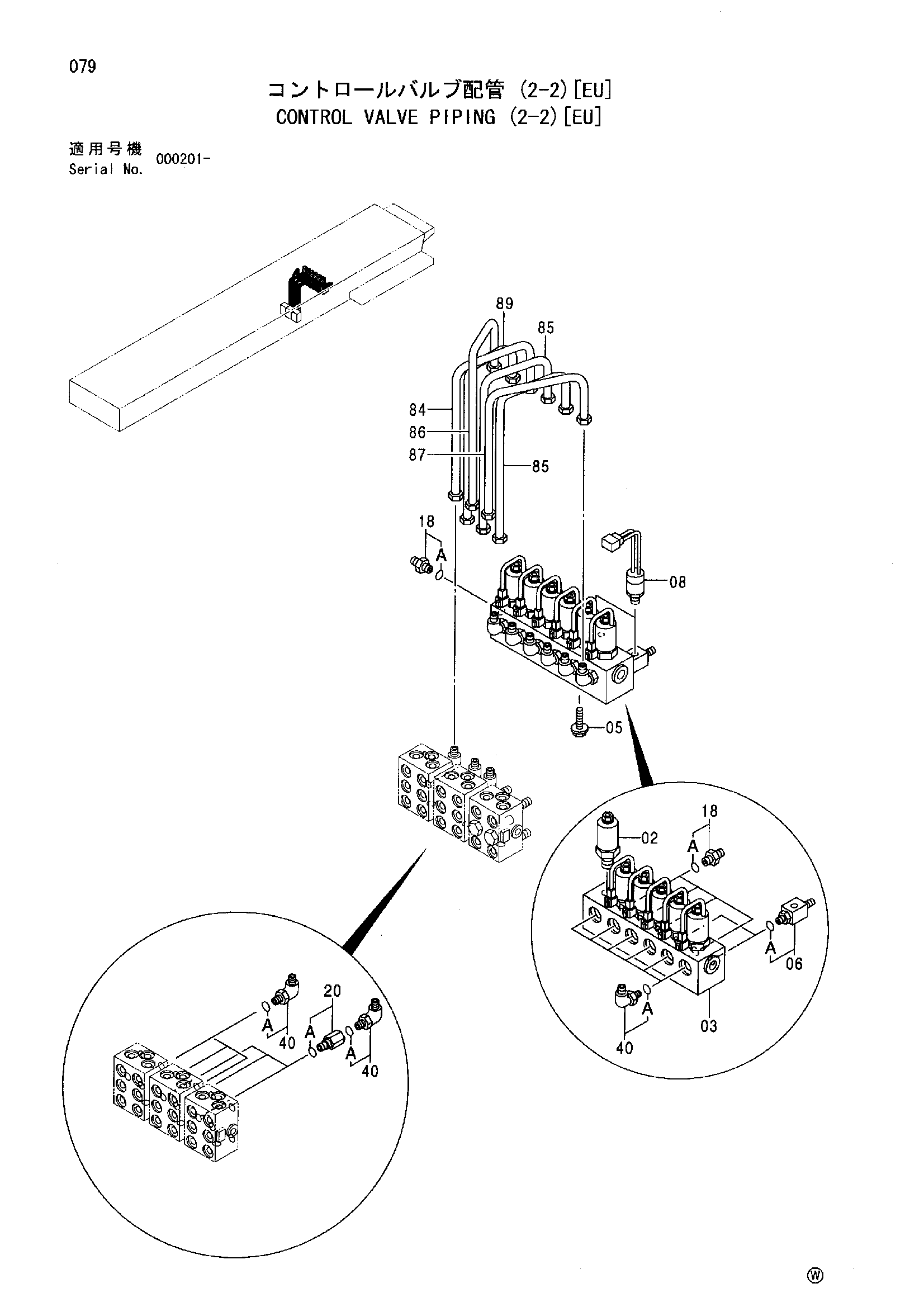

Гидрораспределитель трубопроводы (2-2)[EU] — HITACHI SCX400
Заводская схема «Гидрораспределитель трубопроводы (2-2)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидрораспределитель трубопроводы (2-2)[EU] HITACHI SCX400](/catalog-drawings/f3/f3064b20-9cac-4dff-b459-df06460e9b34.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4395251 | Электромагнитный клапан | 1 |
| 03 | 4384478 | Электромагнитный клапан | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Шайба | 1 |
| 06 | 4338768 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4286171 | Датчик давления | 2 |
| 18 | 4200467 | Адаптер | 5 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4317622 | Штуцер трубки | 12 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4386994 | Трубка | 1 |
| 85 | 4386997 | Трубка | 2 |
| 86 | 4429353 | Трубка | 1 |
| 87 | 4386996 | Трубка | 1 |
| 89 | 4386995 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
