Пилотные гидролинии (6) — HITACHI SCX400

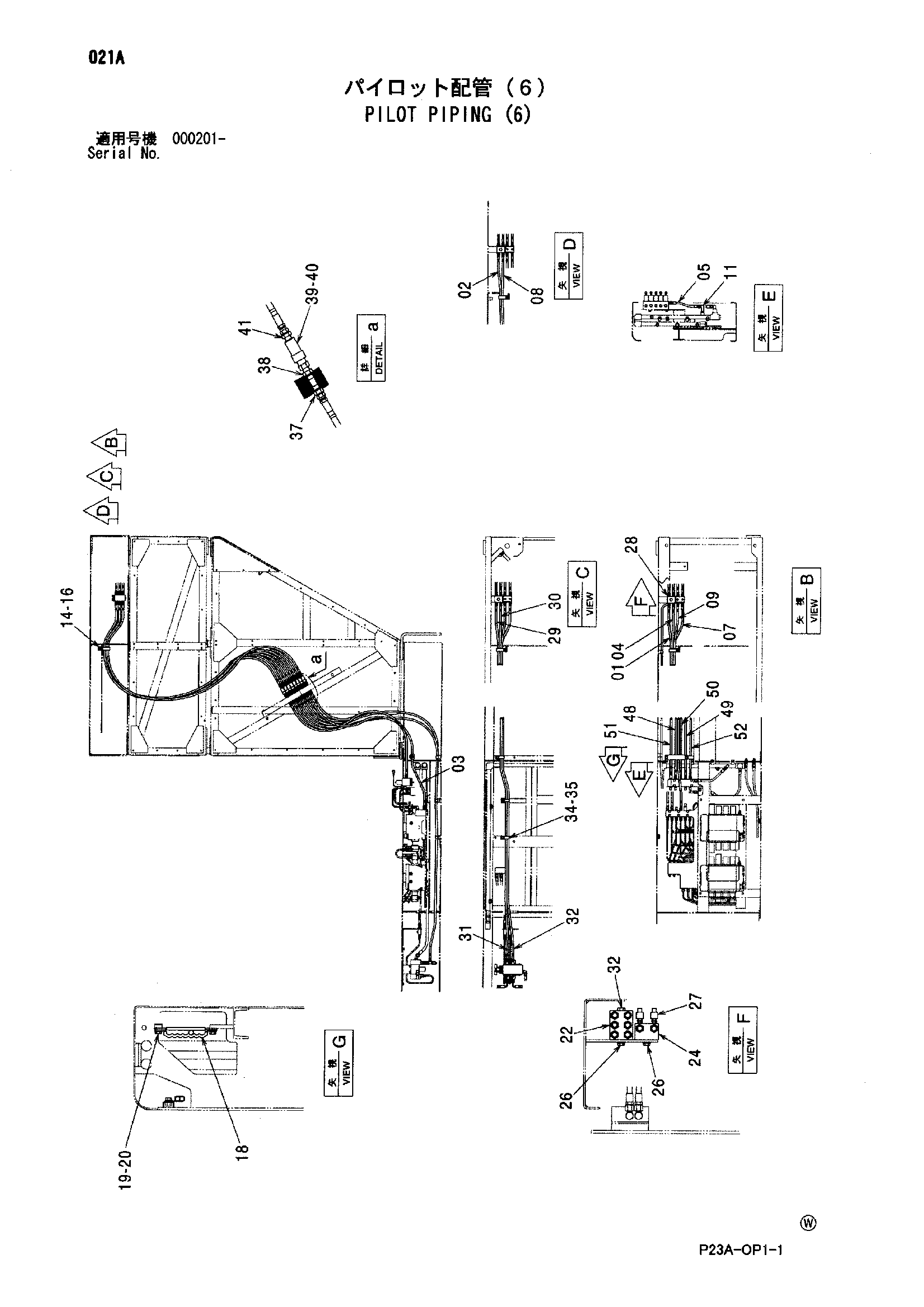

Заводская схема «Пилотные гидролинии (6)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4631081 | Шланг | 1 |
| 02 | 4631082 | Шланг | 1 |
| 03 | 4631083 | Шланг | 1 |
| 04 | 4631084 | Шланг | 1 |
| 05 | 4318425 | Нейлоновый шланг | 1 |
| 07 | 4631085 | Шланг | 1 |
| 08 | 4631086 | Шланг | 1 |
| 09 | 4631087 | Шланг | 1 |
| 11 | 4241385 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4193816 | Зажим | 1 |
| 16 | J271020 | Болт с шайбой | 1 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 9727639 | Хомут шланга | 1 |
| 19 | 9727637 | Пластина | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4314477 | Челночный клапан | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3069941 | Коллектор | 1 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4286171 | Датчик давления | 2 |
| 28 | 4200467 | Адаптер | 14 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4631095 | Шланг | 1 |
| 30 | 4631096 | Шланг | 1 |
| 31 | 4631097 | Шланг | 1 |
| 32 | 4631098 | Шланг | 1 |
| 34 | 4190292 | Зажим | 3 |
| 35 | J271025 | Болт с шайбой | 3 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4200466 | Адаптер | 8 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4229648 | Адаптер | 8 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4022907 | Самоуплотняющееся соединение | 8 |
| 39A | 4072595 | Колпачок | 1 |
| 40 | 4022908 | Самоуплотняющееся соединение | 8 |
| 40A | 4072596 | Колпачок | 1 |
| 41 | 4215650 | Адаптер | 8 |
| 48 | 4631088 | Шланг | 1 |
| 49 | 4631089 | Шланг | 1 |
| 50 | 4631090 | Шланг | 1 |
| 51 | 4631091 | Шланг | 1 |
| 52 | 4631092 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
