Аккелератор педаль (1) — HITACHI SCX400

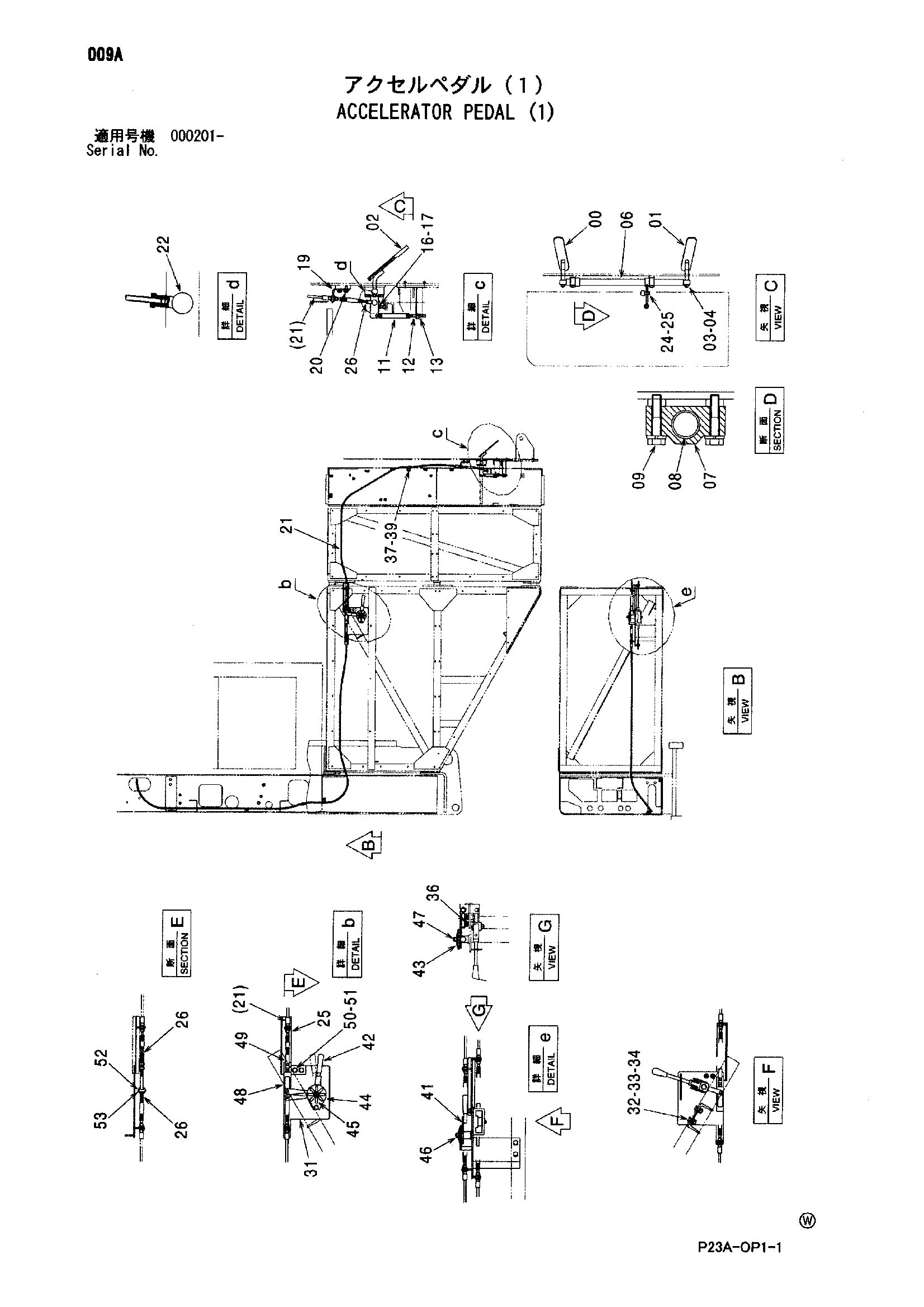

Заводская схема «Аккелератор педаль (1)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8056197 | Педаль аккел. | 1 |
| 01 | 8056320 | Педаль аккел. | 1 |
| 02 | 4262540 | Крышка | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | J950010 | Гайка | 2 |
| 06 | 8058878 | Мост | 1 |
| 07 | 4320283 | Педестал | 2 |
| 08 | 4319508 | Втулка | 2 |
| 09 | J271050 | Болт с шайбой | 4 |
| 09A | J901050 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 423 | Пружина | 1 |
| 12 | 4165467 | Шток | 1 |
| 13 | J950010 | Гайка | 2 |
| 16 | J901035 | Болт | 1 |
| 17 | J950010 | Гайка | 1 |
| 19 | 4331753 | Кронштейн | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4625251 | Трос управления | 1 |
| 22 | 4317626 | Шарнир | 1 |
| 24 | M500807 | Гайка | 1 |
| 25 | A590908 | Пружинная шайба | 1 |
| 26 | M500605 | Гайка | 3 |
| 31 | 7047055 | Кронштейн | 1 |
| 32 | J901230 | Болт | 2 |
| 33 | J222012 | Шайба | 2 |
| 34 | J950012 | Гайка | 2 |
| 35 | 9763795 | Кронштейн | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4190261 | Зажим | 1 |
| 39 | J271020 | Болт с шайбой | 1 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 8074112 | Рычаг | 1 |
| 42 | 4122424 | Рукоятка | 1 |
| 43 | 428770 | Дисковый | 1 |
| 44 | 4053155 | Пластина | 1 |
| 45 | 48569 | Пружина флусх | 1 |
| 46 | M531008 | Корончатая гайка | 1 |
| 47 | A762025 | Шплинт | 1 |
| 48 | 4324013 | Тяга | 1 |
| 49 | 4070054 | Концевой вилка | 1 |
| 50 | A740821 | Палец | 2 |
| 51 | A762013 | Шплинт | 2 |
| 52 | 445333 | Палец | 1 |
| 53 | A762520 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
