Гидромотор (ход)(плоский башмак тип)[STD] — HITACHI SCX400
Заводская схема «Гидромотор (ход)(плоский башмак тип)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

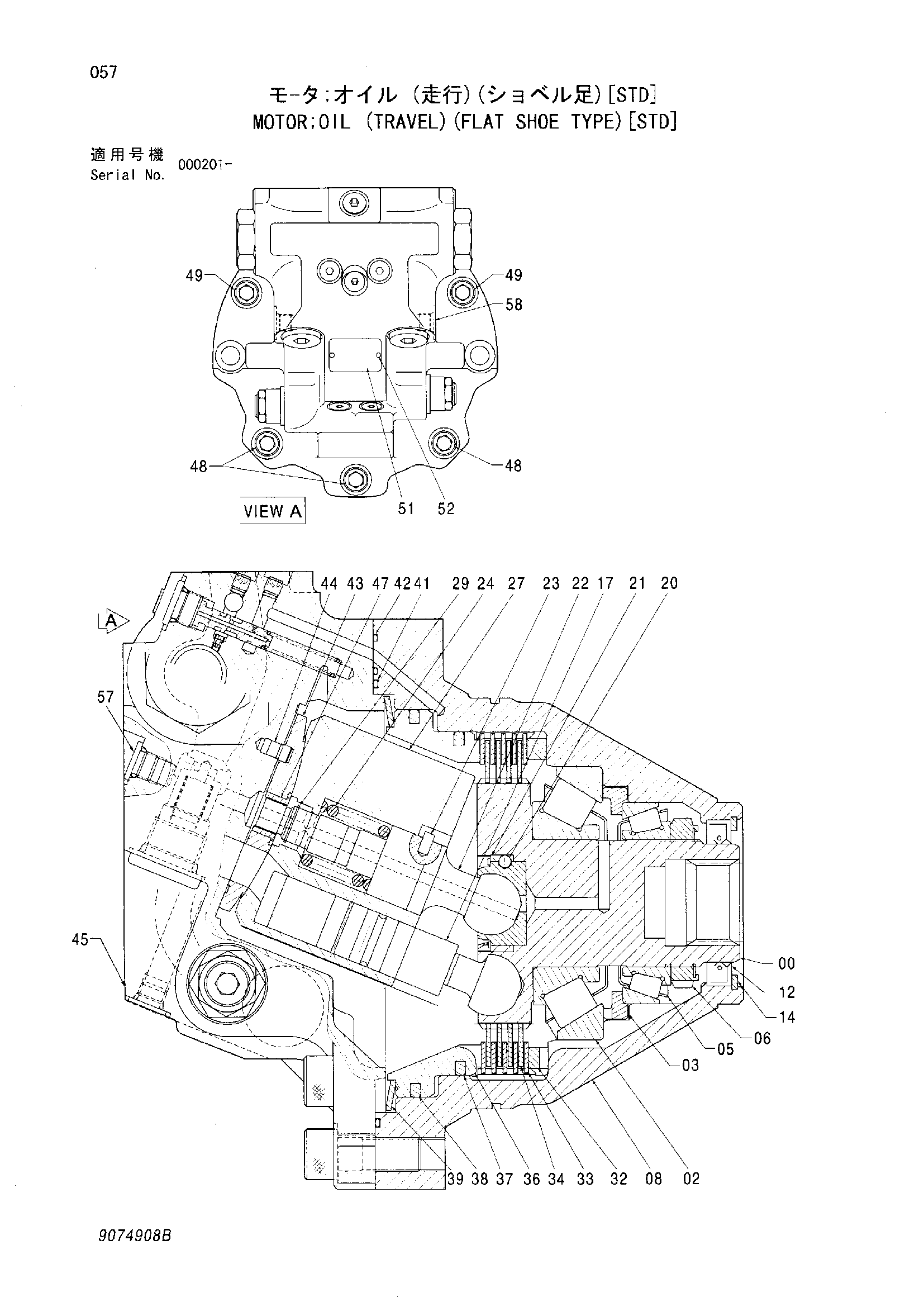

![Схема Гидромотор (ход)(плоский башмак тип)[STD] HITACHI SCX400](/catalog-drawings/c1/c1450748-0cdc-48eb-88f1-d7d9e4800f4c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074908 | Гидромотор | 1 | |
| 00 | 2021605 | Дисковый дривинг | 1 |
| 02 | 4198783 | Подшипник ROL | 1 |
| 03 | 4222980 | Проставка | 1 |
| 05 | 4198998 | Роликовый подшипник | 1 |
| 06 | 4178173 | Гайка подшипник. | 1 |
| 08 | 1012429 | Корпус гидромотор | 1 |
| 12 | 4260561 | Масляное уплотнение | 1 |
| 14 | 4116290 | Стопорное кольцо | 1 |
| 17 | 8050658 | Поршень | 7 |
| 20 | 4184779 | Шарик | 1 |
| 21 | 4184778 | Стопорное кольцо | 1 |
| 22 | 8035127 | Вал центральный | 1 |
| 23 | 4198956 | Палец | 1 |
| 24 | 4179181 | Пружина сжатия | 1 |
| 27 | 2021642 | Ротор | 1 |
| 29 | 4188857 | Стопорное кольцо | 1 |
| 32 | 4189657 | Проставка | 1 |
| 33 | 3032432 | Пластина | 5 |
| 34 | 3037401 | Пластина фрикционный | 4 |
| 36 | 3035563 | Поршень | 1 |
| 37 | 4232766 | Д-ринг | 1 |
| 38 | 4232767 | Д-ринг | 1 |
| 39 | 3032487 | Тарельчатая пружина | 1 |
| 41 | 4184698 | Уплотнительное кольцо | 1 |
| 42 | 4506415 | Уплотнительное кольцо | 1 |
| 43 | 3041792 | Пластина клапан | 1 |
| 44 | 4177927 | Установочный штифт | 2 |
| 45 | 9064220 | Тормозной клапан | 1 |
| 47 | 4177926 | Втулка | 1 |
| 48 | M341640 | Болт с внутренним шестигранником | 3 |
| 49 | M341645 | Болт с внутренним шестигранником | 2 |
| 52 | M492564 | Приводной винт | 2 |
| 57 | 9134110 | Пробка | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 9134111 | Пробка | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
