Тормоз лента — HITACHI SCX400

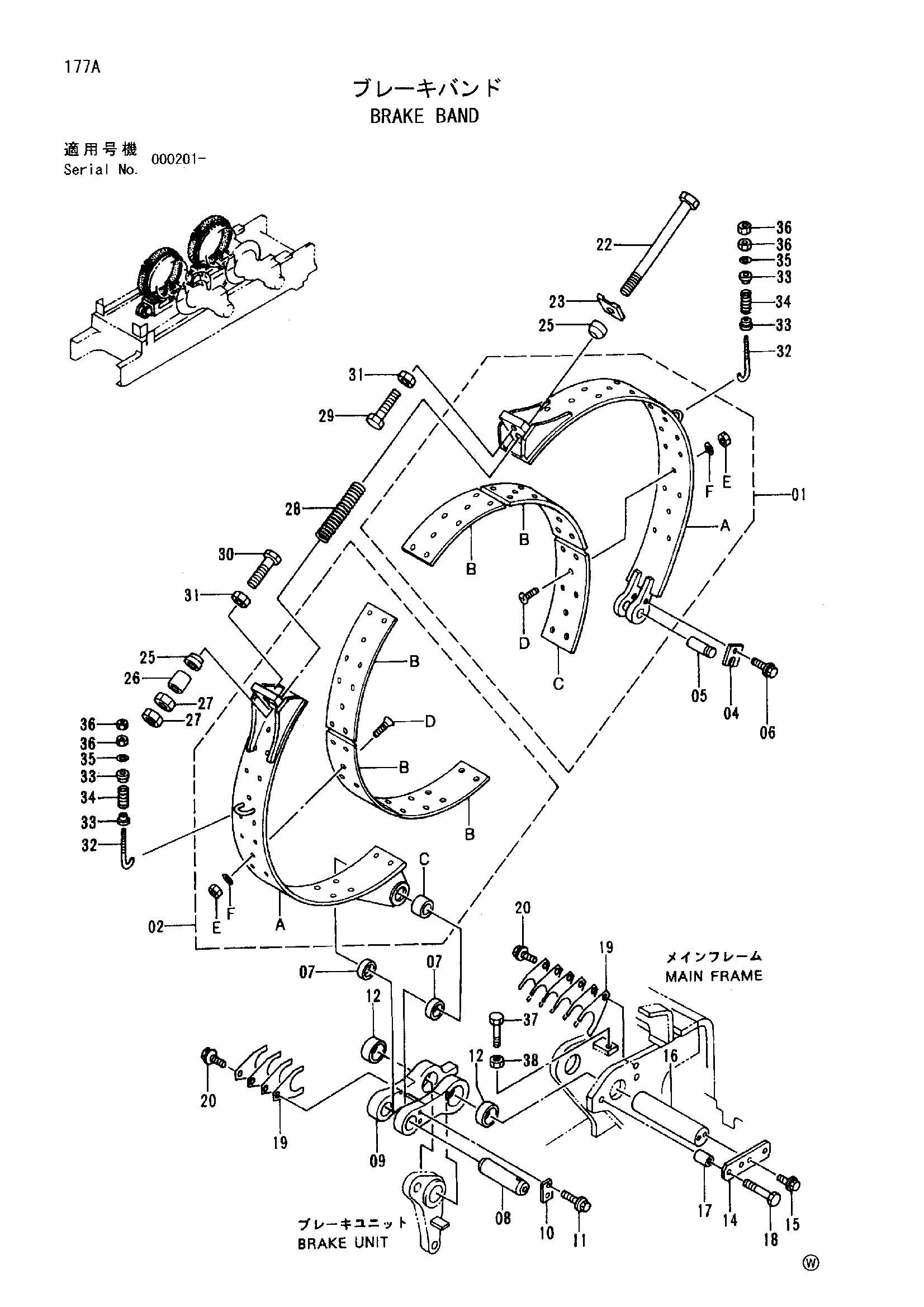

Заводская схема «Тормоз лента» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9198821	Лента ливе	1
01A	7028963	Лента ливе	1
01B	4425727	Накладка	2
01C	4425721	Накладка	1
01D	M480630	Винт	28
01E	M500605	Гайка	28
01F	A590906	Пружинная шайба	28
02	9198827	Лента деад	1
02A	7028962	Лента деад	1
02B	4425727	Накладка	3
02C	4142235	Втулка	1
02D	M480630	Винт	28
02E	M500605	Гайка	28
02F	A590906	Пружинная шайба	28
04	4339089	Пластина	1
05	4339091	Палец	1
06	J271225	Болт с шайбой	1
06A	J901225	Болт	1
06B	J222012	Шайба	1
07	4408890	Проставка	2
08	4339076	Палец	1
09	8059938	Тяга	1
10	4339088	Стопорная пластина	1
11	J271025	Болт с шайбой	2
11A	J901025	Болт	1
11B	J222010	Шайба	1
12	4312541	Втулка	2
14	4339053	Ограничитель	1
15	J271235	Болт с шайбой	2
15A	J901235	Болт	1
15B	J222012	Шайба	1
16	4316080	Палец	1
17	4339115	Проставка	2
18	J271270	Болт с шайбой	2
18A	J901270	Болт	1
18B	J222012	Шайба	1
19	4317777	Регулировочная шайба	6
20	J271240	Болт с шайбой	2
20A	J901240	Болт	1
20B	J222012	Шайба	1
22	4378875	Болт	1
23	4345093	Шайба	1
25	4339082	Сиденье	2
26	4339080	Проставка	1
27	J953030	Гайка	2
28	4339092	Пружина	1
29	4024204	Болт	1
30	4024205	Болт	1
31	J953024	Гайка	2
32	4080919	Шток	2
33	411108	Седло пружины	4
34	4319988	Пружина	2
35	A590108	Плоская шайба	4
36	M500807	Гайка	4
37	M261680	Болт	1
38	J950016	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
