Трансмиссия (ход)(плоский башмак тип)[STD] — HITACHI SCX400
Заводская схема «Трансмиссия (ход)(плоский башмак тип)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

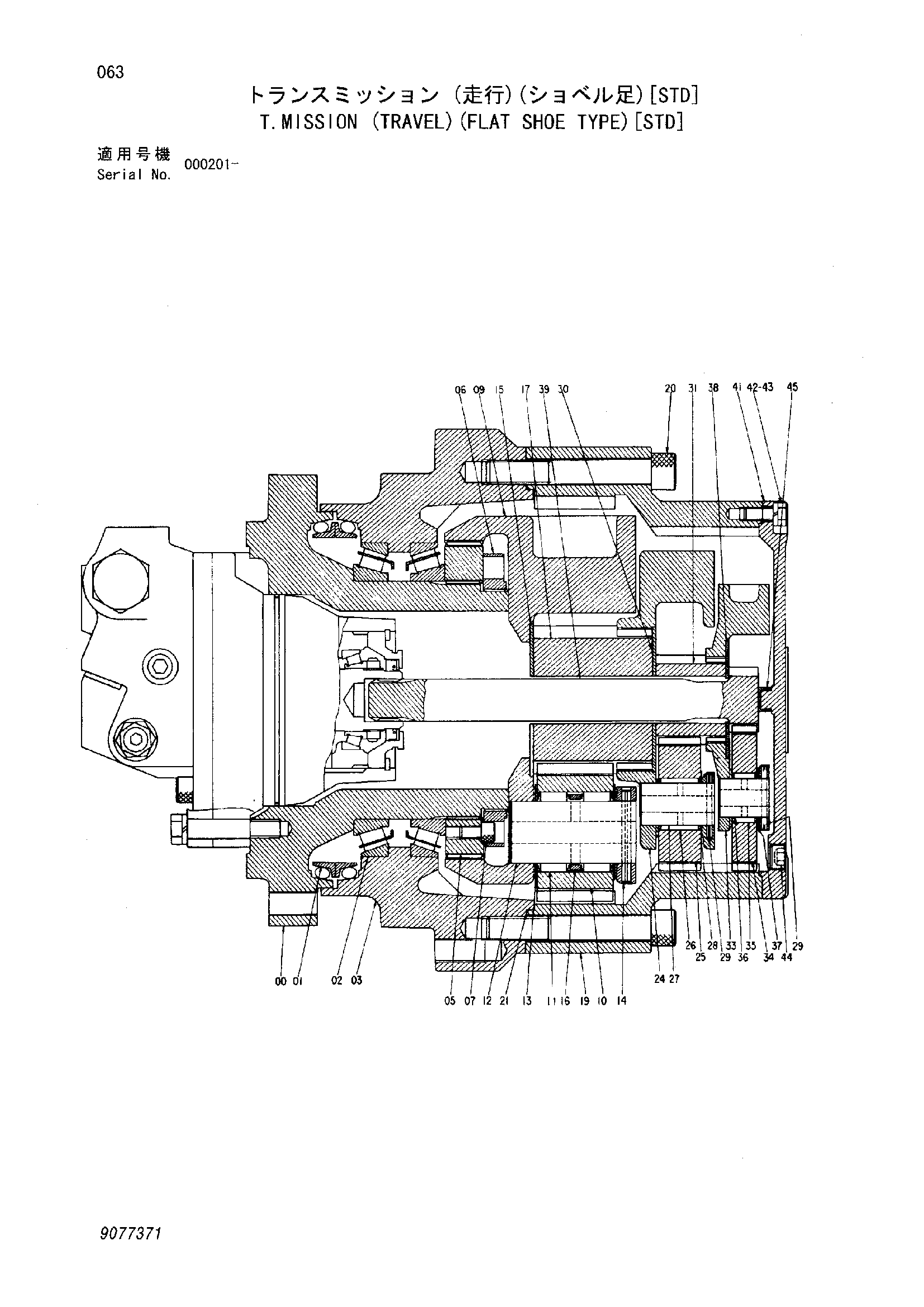

![Схема Трансмиссия (ход)(плоский башмак тип)[STD] HITACHI SCX400](/catalog-drawings/bf/bfba8449-1d6c-44ab-98ba-1a2ca2159a8c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9077371 | Трансмиссия | 1 | |
| 00 | 2024275 | Корпус | 1 |
| 01 | 4066695 | Комплект уплотнений | 1 |
| 02 | 4192975 | Роликовый подшипник | 2 |
| 03 | 1011842 | Барабан | 1 |
| 05 | 2021923 | Кольцо ограничитель | 1 |
| 06 | 3033824 | Гайка | 1 |
| 07 | 4180384 | Болт с внутренним шестигранником | 1 |
| 09 | 2023088 | Водило | 1 |
| 10 | 3038028 | Планетарная шестерня | 4 |
| 11 | 4096554 | Подшипник неедле | 8 |
| 12 | 4181104 | Палец | 4 |
| 13 | 4181106 | Упорная пластина | 8 |
| 14 | 4192021 | Пружинный штифт | 4 |
| 15 | 4181102 | Проставка | 1 |
| 16 | 4201466 | Проставка | 4 |
| 17 | 3038029 | Солнечная шестерня | 1 |
| 19 | 2025401 | Коронная шестерня | 1 |
| 20 | 4197742 | Болт с внутренним шестигранником | 24 |
| 21 | 4214834 | Уплотнительное кольцо | 1 |
| 24 | 2023089 | Водило | 1 |
| 25 | 3038030 | Планетарная шестерня | 4 |
| 26 | 4181109 | Подшипник неедле | 4 |
| 27 | 4181105 | Палец | 4 |
| 28 | 4201213 | Упорная пластина | 8 |
| 29 | 4144525 | Пружинный штифт | 7 |
| 30 | 4181100 | Проставка | 1 |
| 31 | 3038031 | Солнечная шестерня | 1 |
| 33 | 2021921 | Водило | 1 |
| 34 | 3038032 | Планетарная шестерня | 3 |
| 35 | 4092417 | Игольчатый подшипник | 3 |
| 36 | 4181103 | Палец | 3 |
| 37 | 4201214 | Упорная пластина | 6 |
| 38 | 4199584 | Проставка | 1 |
| 39 | 2024278 | Вал проп | 1 |
| 41 | 2025245 | Крышка | 1 |
| 42 | J901230 | Болт | 14 |
| 43 | A590912 | Пружинная шайба | 14 |
| 44 | 94-2014 | Пробка | 3 |
| 45 | 4204756 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
