Рычаг управления (правый)[EU] — HITACHI SCX400

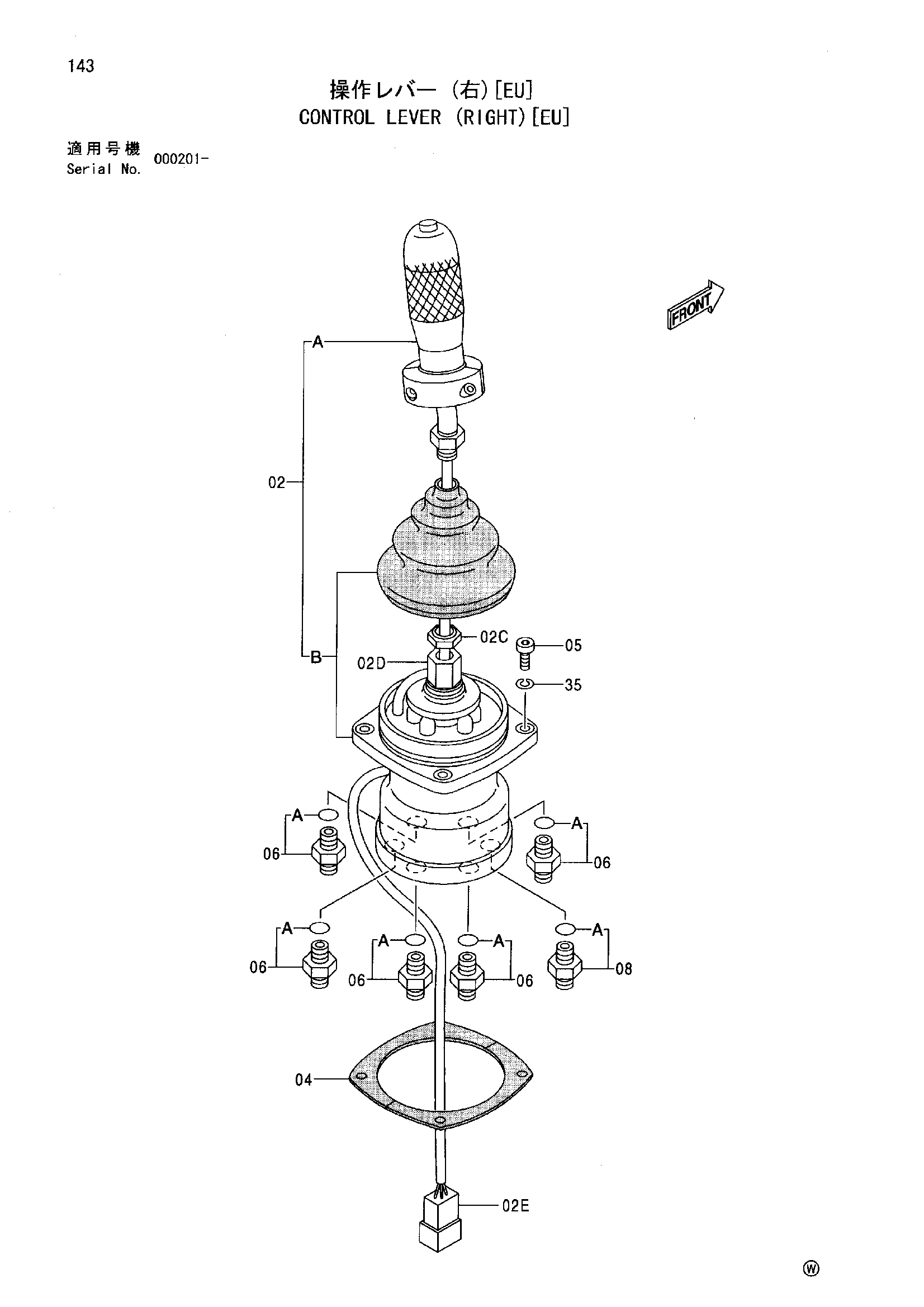

Заводская схема «Рычаг управления (правый)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (правый)[EU] HITACHI SCX400](/catalog-drawings/8c/8cc9b1c0-6b00-4f38-906f-9d3f2119f7b5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9235083 | Рычаг R | 1 |
| 02A | 7045476 | Рукоятка (правый) | 1 |
| 02B | 4604527 | Пилотный клапан | 1 |
| 02C | 4604541 | Стопорная гайка | 1 |
| 02D | 4604542 | Гайка регулировочный | 1 |
| 02E | 4605492 | Разъём | 1 |
| 04 | 4177186 | Пластина резиновый | 1 |
| 05 | M340620 | Болт с внутренним шестигранником | 4 |
| 06 | 4200466 | Адаптер | 5 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4346499 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
