Стрела ограничитель подъёма предотвращение устройство [EU] — HITACHI SCX400

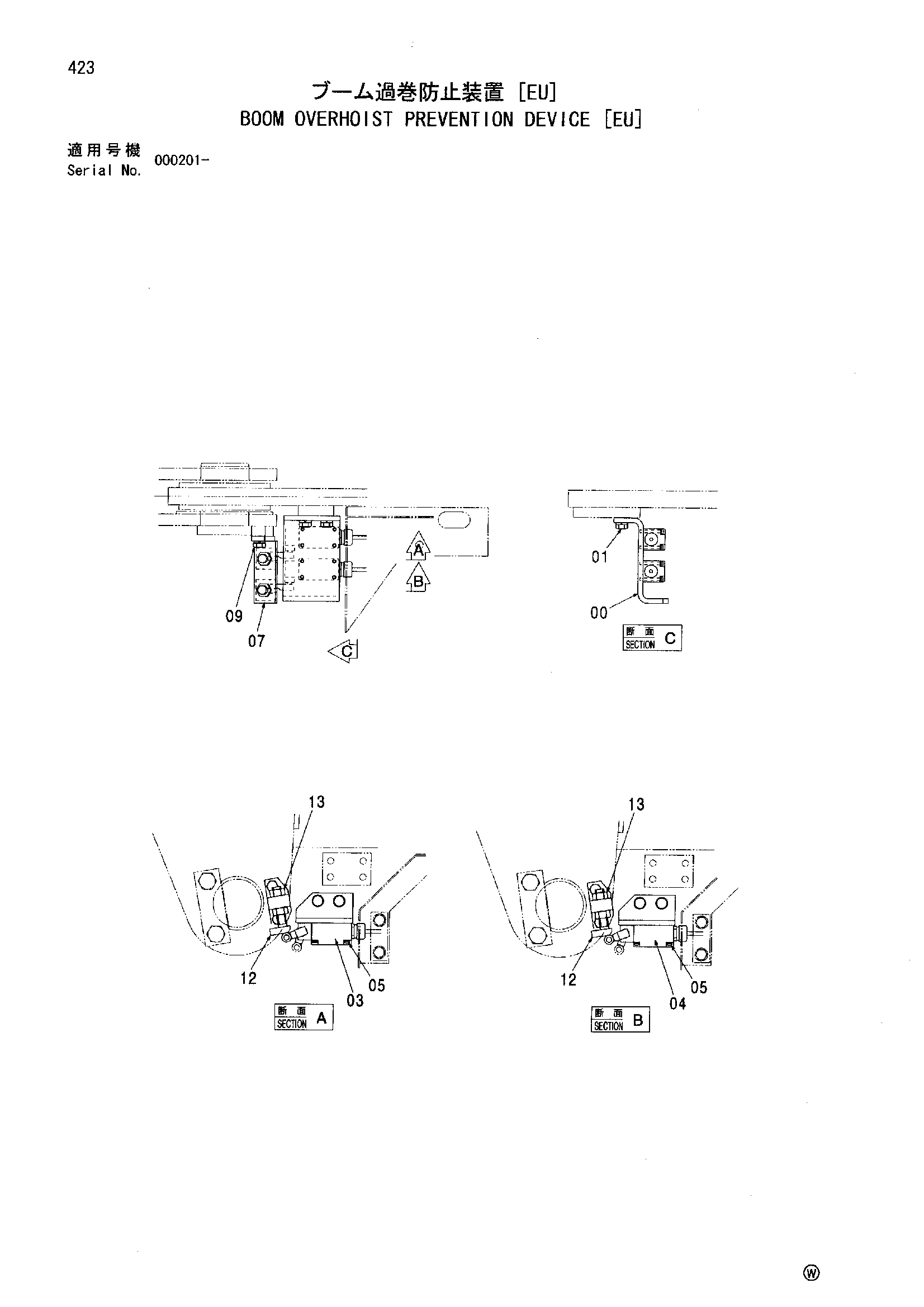

Заводская схема «Стрела ограничитель подъёма предотвращение устройство [EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела ограничитель подъёма предотвращение устройство [EU] HITACHI SCX400](/catalog-drawings/ff/ff3aa2fd-b7f0-4cba-b5c1-86bd1b86efc1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3101104 | Кронштейн | 1 |
| 01 | J271220 | Болт с шайбой | 2 |
| 01A | J901220 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4613925 | Выключатель концевой | 1 |
| 04 | 4613926 | Выключатель концевой | 1 |
| 05 | J450540 | Винт с шайбой | 8 |
| 07 | 9763094 | Кронштейн | 1 |
| 09 | J271225 | Болт с шайбой | 2 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 9757399 | Ответная планка | 2 |
| 13 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
