Шланг хомут (вставка) — HITACHI SCX400

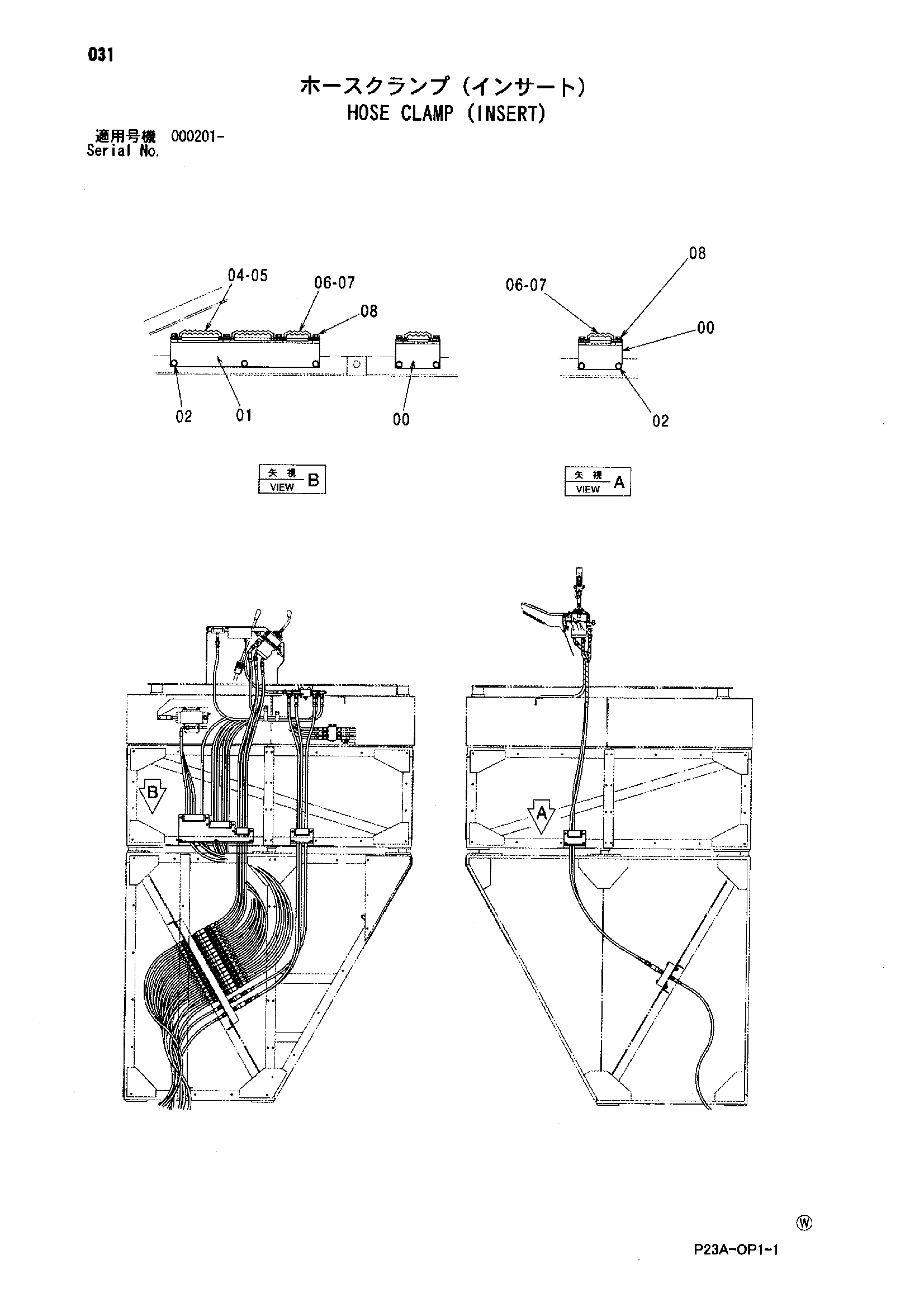

Заводская схема «Шланг хомут (вставка)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4631239	Кронштейн	2
01	4631242	Кронштейн	1
02	J271025	Болт с шайбой	7
02A	J901025	Болт	1
02B	J222010	Шайба	1
04	9727639	Хомут шланга	2
05	9727637	Пластина	2
06	9727638	Хомут шланга	3
07	9727636	Пластина	3
08	J271025	Болт с шайбой	10
08A	J901025	Болт	1
08B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
