Боковой ступень (хигх-моунт кабина) — HITACHI SCX400

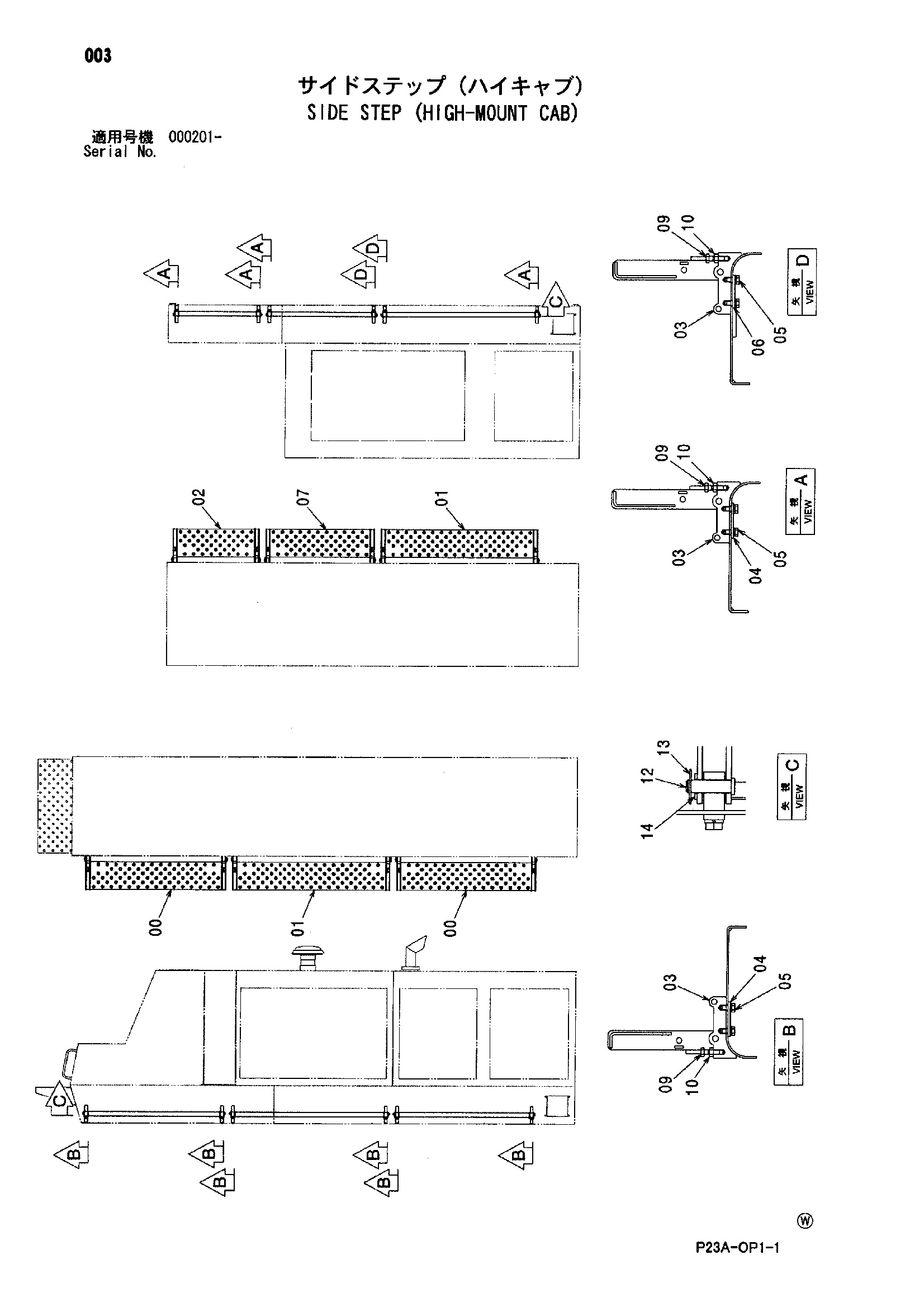

Заводская схема «Боковой ступень (хигх-моунт кабина)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044641 | Ступень | 2 |
| 01 | 7044841 | Ступень | 2 |
| 02 | 7047645 | Ступень | 1 |
| 03 | 3078623 | Кронштейн | 12 |
| 04 | 4340080 | Пластина | 10 |
| 05 | J271225 | Болт с шайбой | 24 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4619404 | Пластина | 2 |
| 07 | 7047646 | Ступень | 1 |
| 09 | J901240 | Болт | 12 |
| 10 | J950012 | Гайка | 12 |
| 12 | 4338267 | Палец | 12 |
| 13 | 4022700 | Стопорный палец | 12 |
| 14 | A590116 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
