Рычаг управления (левый)[EU] — HITACHI SCX400

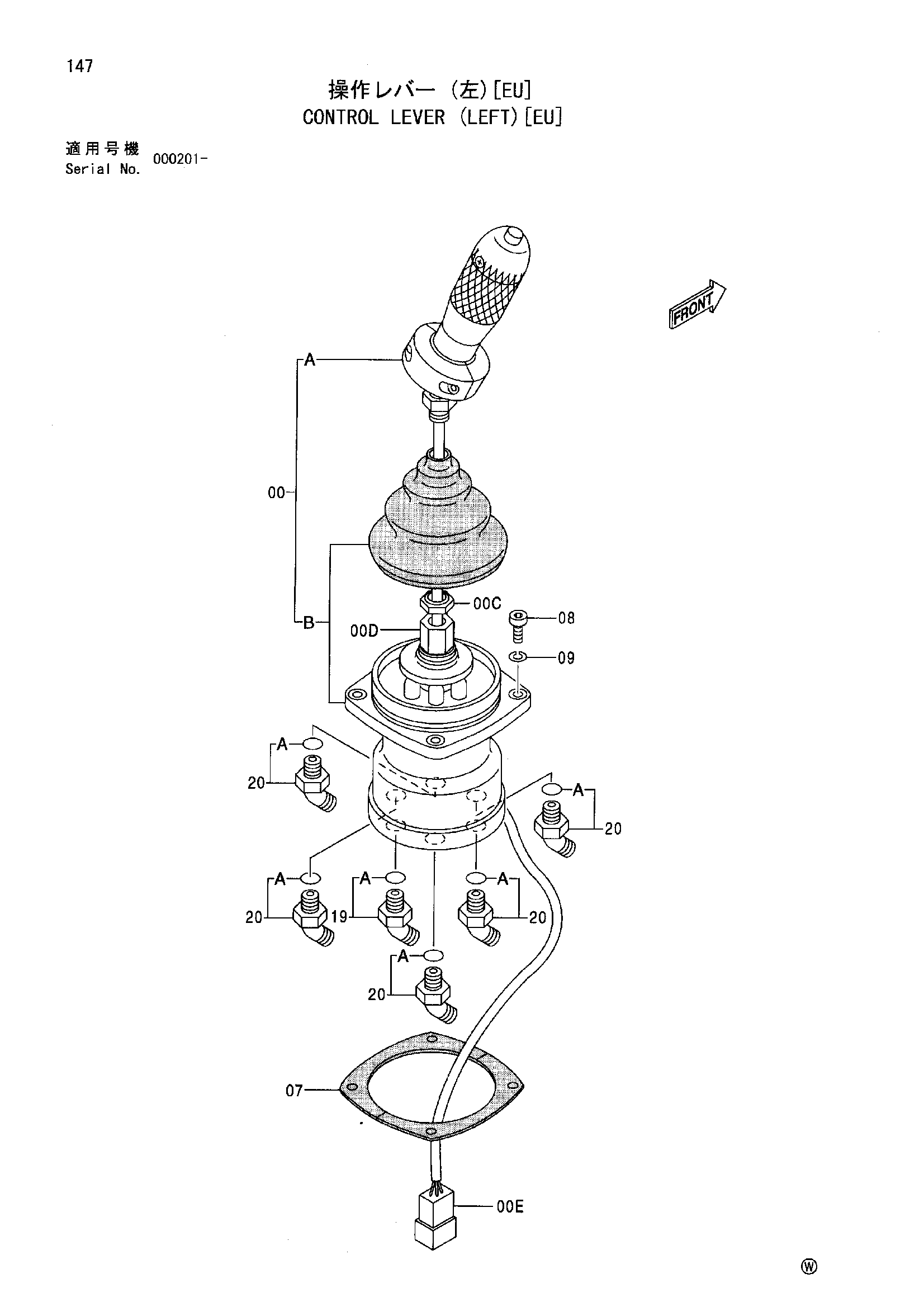

Заводская схема «Рычаг управления (левый)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (левый)[EU] HITACHI SCX400](/catalog-drawings/98/98c01aa6-d526-44db-b773-c9e329a16a1a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9235082 | Рычаг L | 1 |
| 00A | 7045475 | Рукоятка (левый) | 1 |
| 00B | 4604527 | Пилотный клапан | 1 |
| 00C | 4604541 | Стопорная гайка | 1 |
| 00D | 4604542 | Гайка регулировочный | 1 |
| 00E | 4605492 | Разъём | 1 |
| 07 | 4177186 | Пластина резиновый | 1 |
| 08 | M340636 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 19 | 4200472 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4190244 | Угловой штуцер | 5 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
