Пилотные гидролинии (8-2) — HITACHI SCX400

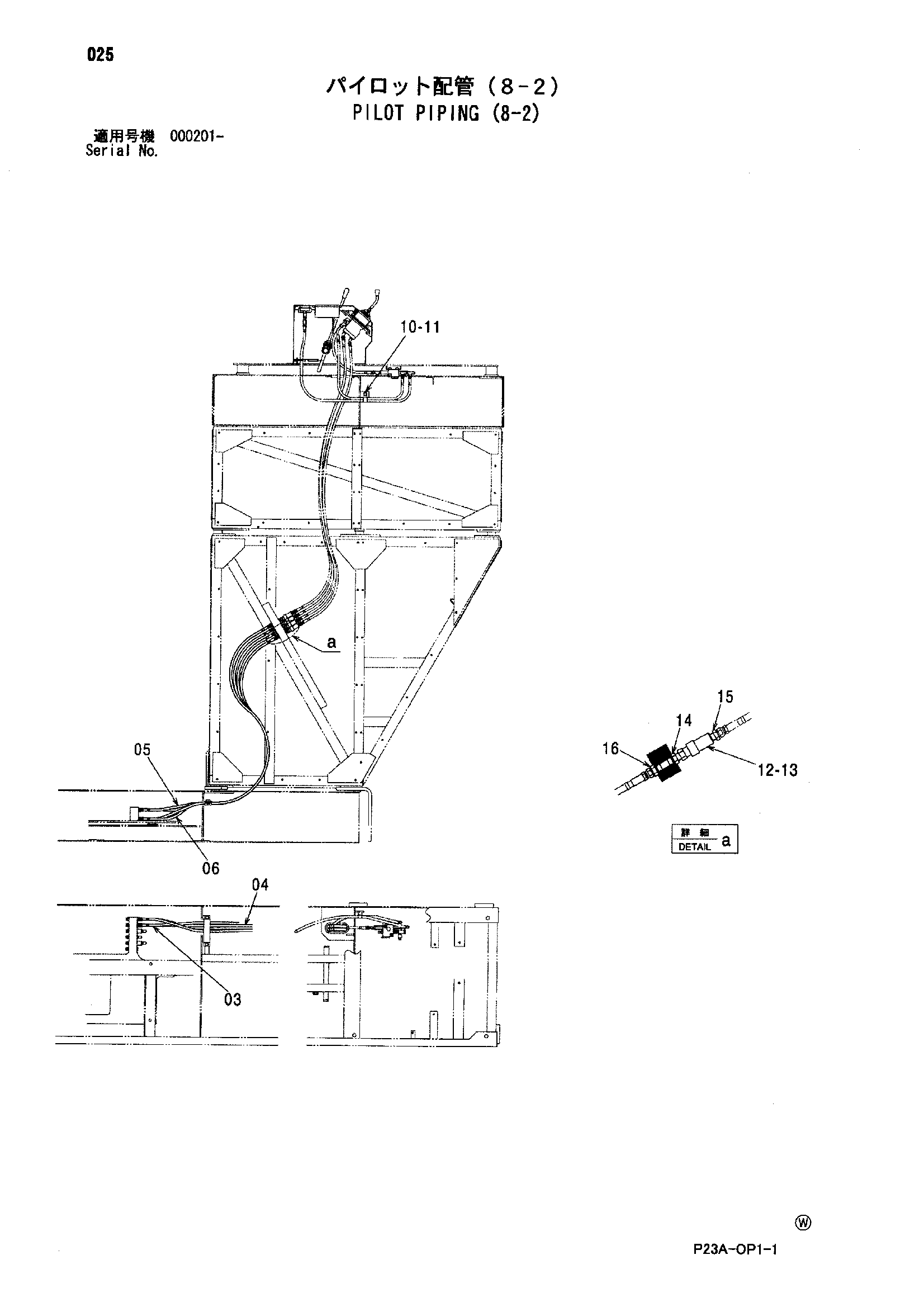

Заводская схема «Пилотные гидролинии (8-2)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4631099 | Шланг | 1 |
| 04 | 4631100 | Шланг | 1 |
| 05 | 4631101 | Шланг | 1 |
| 06 | 4631102 | Шланг | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4190292 | Зажим | 1 |
| 12 | 4022907 | Самоуплотняющееся соединение | 4 |
| 12A | 4072595 | Колпачок | 1 |
| 13 | 4022908 | Самоуплотняющееся соединение | 4 |
| 13A | 4072596 | Колпачок | 1 |
| 14 | 4229648 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4215650 | Адаптер | 4 |
| 16 | 4200466 | Адаптер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
