Левый стойка [EU] — HITACHI SCX400

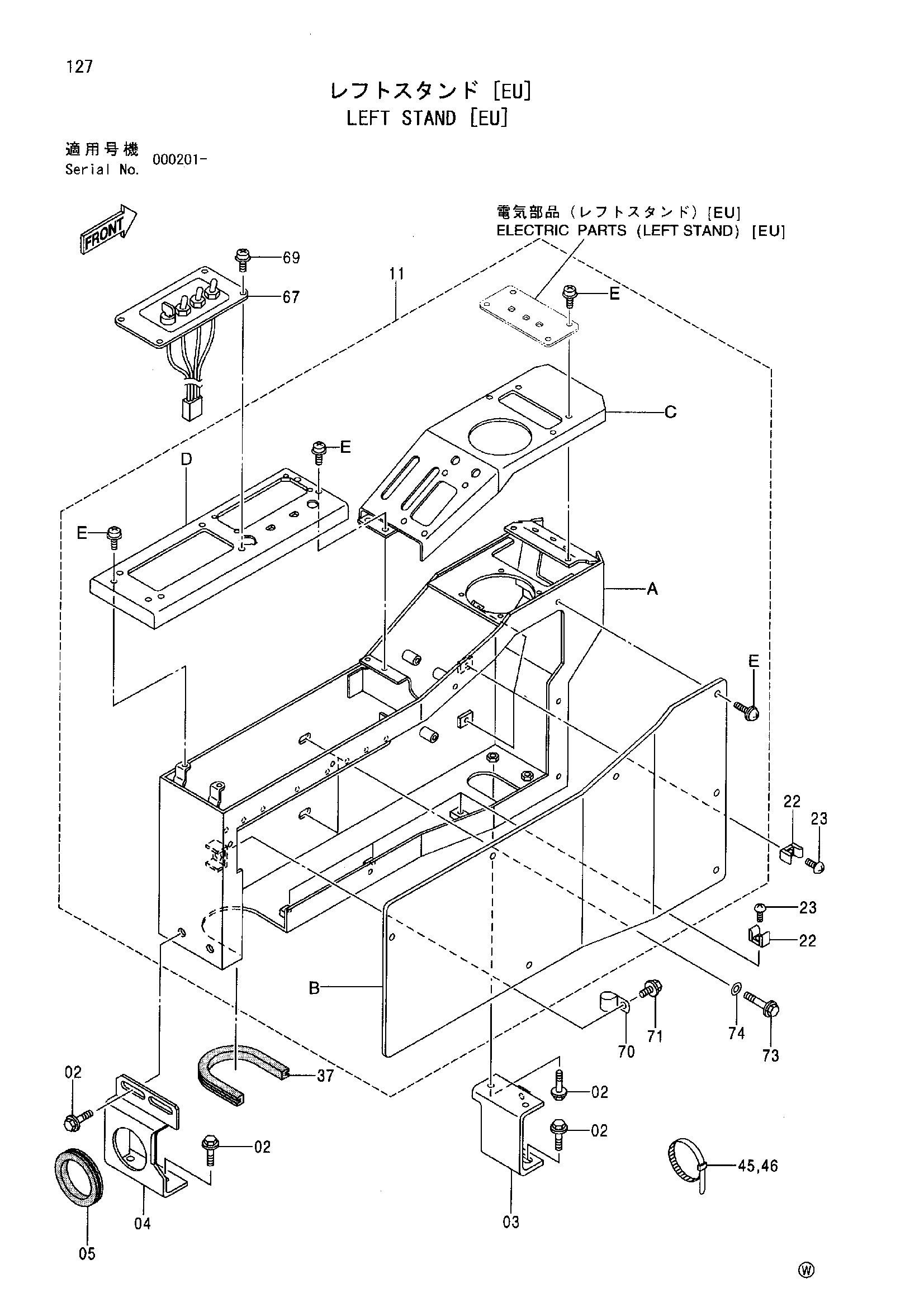

Заводская схема «Левый стойка [EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Левый стойка [EU] HITACHI SCX400](/catalog-drawings/4a/4addda66-ace2-4ff9-b9dd-3888c5ecf350.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9742359 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 11 | 7037594 | Стойка | 1 |
| 11A | 6018846 | Стойка | 1 |
| 11B | 8071032 | Крышка | 1 |
| 11C | 6018847 | Панель | 1 |
| 11D | 6018103 | Панель | 1 |
| 11E | J680616 | Винт с шайбой | 13 |
| 22 | 4196829 | Направляющая лента | 8 |
| 23 | M430610 | Винт | 8 |
| 37 | 4382039 | Резиновая прокладка | 1 |
| 45 | 4055311 | Ленточный зажим | 5 |
| 46 | 4055312 | Ленточный зажим | 2 |
| 67 | 9188160 | Панель выключатель | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J271025 | Болт с шайбой | 1 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 73 | J260820 | Болт с шайбой | 2 |
| 73A | J900820 | Болт | 1 |
| 73B | A590108 | Шайба | 1 |
| 74 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
