Поручень — HITACHI SCX400

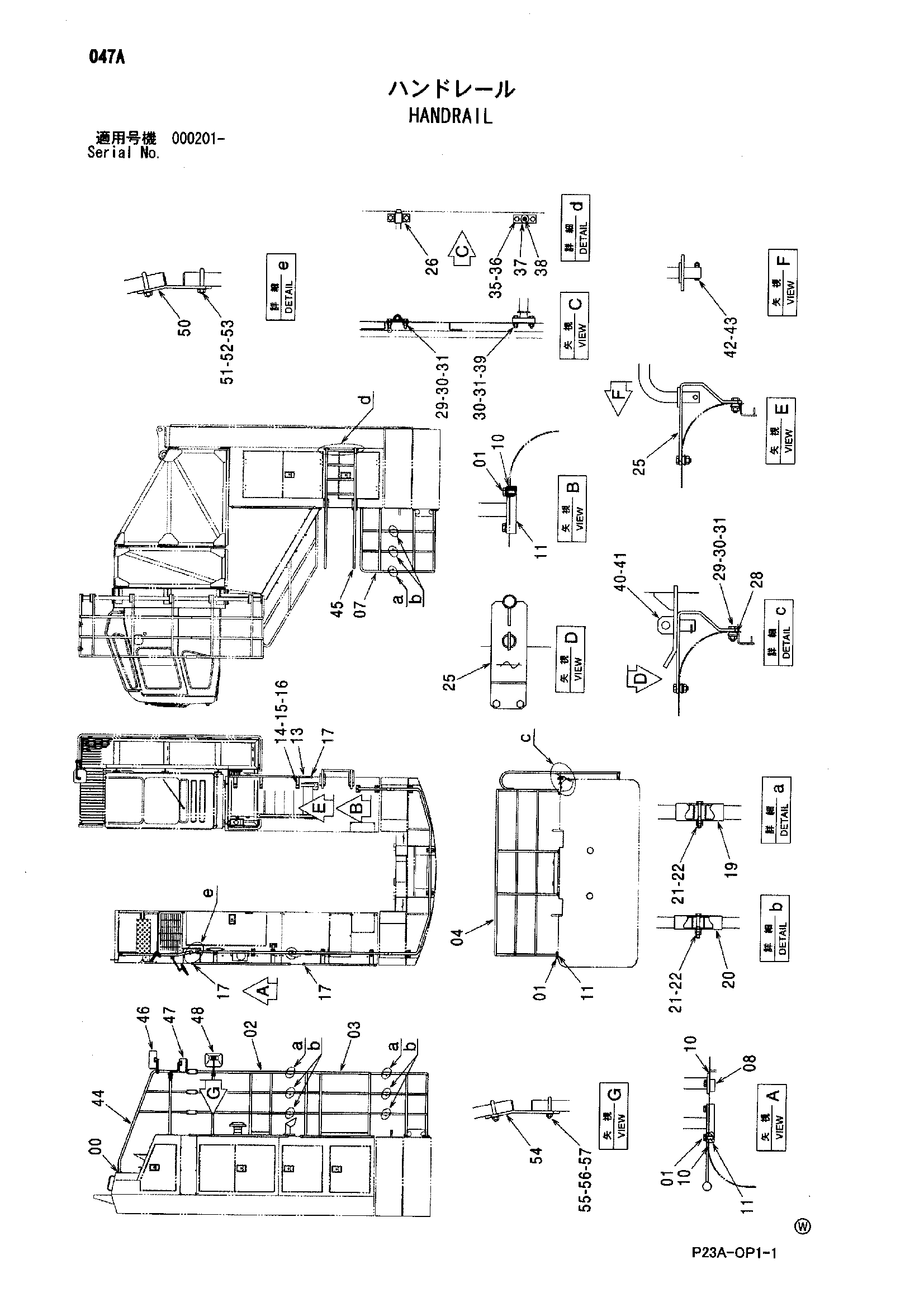

Заводская схема «Поручень» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J271030	Болт с шайбой	2
00A	J901030	Болт	1
00B	J222010	Шайба	1
01	J271025	Болт с шайбой	28
01A	J901025	Болт	1
01B	J222010	Шайба	1
02	8099081	Поручень	1
03	8099079	Поручень	1
04	7047640	Поручень	1
07	8099094	Поручень	1
08	4636818	Седло винта	1
10	4274322	Регулировочная шайба 1.0m	9
11	4274321	Седло винта	12
13	8099075	Поручень	1
14	J901025	Болт	6
15	J222010	Шайба	6
16	J950010	Гайка	6
17	4094101	Колпачок	6
19	4382154	Трубка	3
20	4630748	Соединение	6
21	J900860	Болт	9
22	J950008	Гайка	18
25	4409113	Кронштейн	2
26	9744263	Кронштейн	1
28	4347696	Сиденье	4
29	J901030	Болт	10
30	J222010	Шайба	12
31	J950010	Гайка	12
35	4413009	Седло винта	1
36	4413013	Регулировочная шайба 2.3mm	3
37	4227780	Резиновая подушка	1
38	J450520	Винт с шайбой	1
39	J901040	Болт	2
40	9751844	Палец	1
41	487041	Стопорный палец	1
42	J900640	Болт	1
43	J950006	Гайка	2
44	8099083	Поручень	1
45	7047641	Лестница	1
46	9158334	Зеркало (1)	1
47	9158320	Зеркало (2)	1
48	9176658	Зеркало (3)	1
50	4634272	Пластина	1
51	4266046	U-образный болт	2
52	M660010	U-образная гайка	4
53	A590110	Плоская шайба	4
54	4635558	Пластина	2
55	4280586	U-образный болт	4
56	4030364	U-образная гайка	8
57	A590108	Плоская шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
