Поворот блокировка — HITACHI SCX400

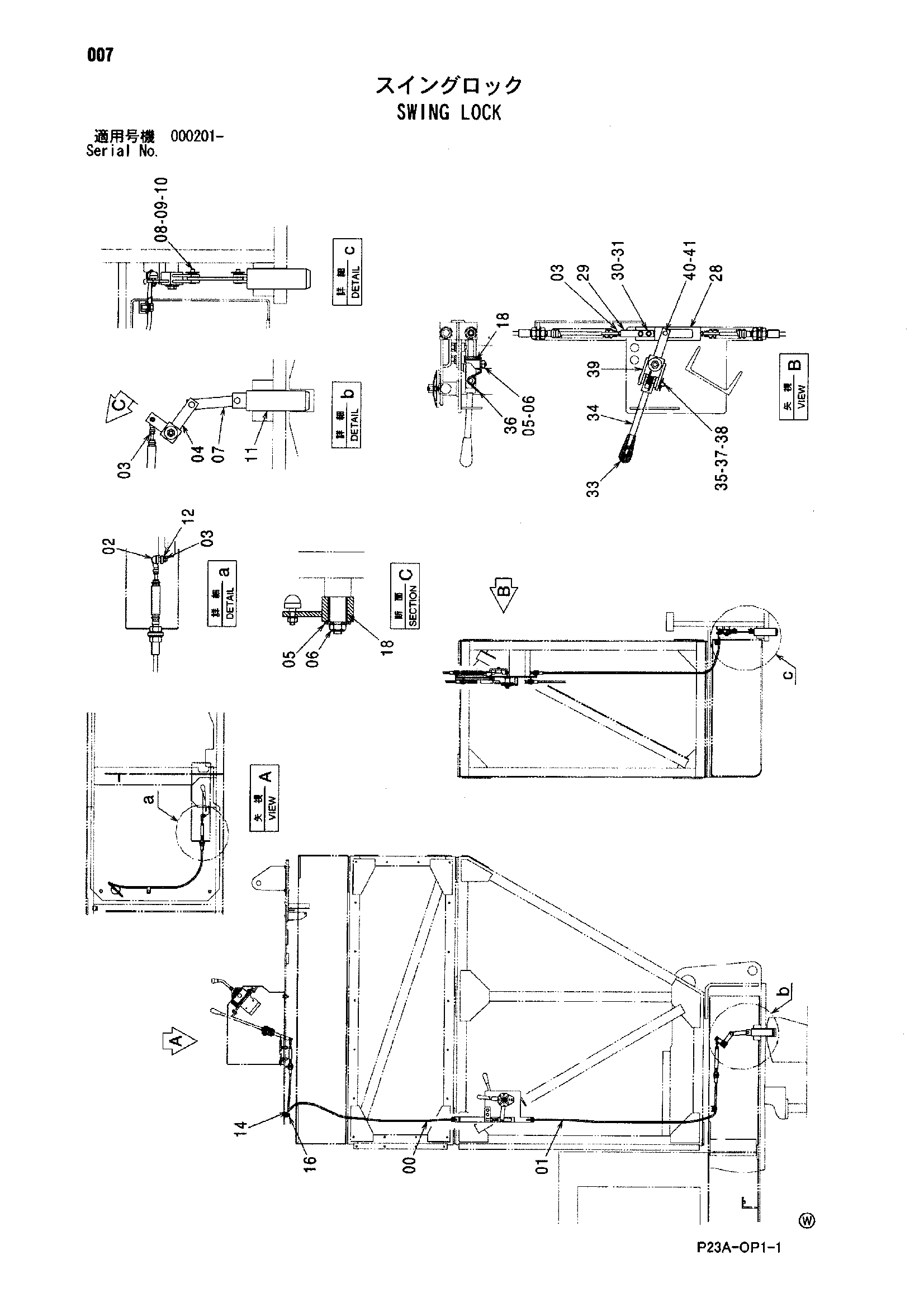

Заводская схема «Поворот блокировка» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4118326 | Трос управления | 1 |
| 01 | 4118325 | Трос управления | 1 |
| 02 | 4056017 | Шарнир | 2 |
| 03 | M500605 | Гайка | 6 |
| 04 | 9740933 | Рычаг | 1 |
| 05 | J217083 | Шайба | 2 |
| 06 | M660010 | U-образная гайка | 2 |
| 07 | 4317089 | Рычаг | 1 |
| 08 | 4316962 | Палец | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 10 | 4022698 | Стопорный палец | 2 |
| 11 | 9740922 | Палец | 1 |
| 12 | A590906 | Пружинная шайба | 2 |
| 14 | 4190271 | Зажим | 2 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4075781 | Втулка | 4 |
| 28 | 4324013 | Тяга | 1 |
| 29 | 4070054 | Концевой вилка | 1 |
| 30 | A740821 | Палец | 2 |
| 31 | A762013 | Шплинт | 2 |
| 33 | 4316879 | Рукоятка | 1 |
| 34 | 9751428 | Рычаг | 1 |
| 35 | 4317048 | Палец | 1 |
| 36 | 4339057 | Пружина | 1 |
| 37 | A590110 | Плоская шайба | 1 |
| 38 | 4022698 | Стопорный палец | 1 |
| 39 | 8074113 | Рычаг | 1 |
| 40 | 445333 | Палец | 1 |
| 41 | A762520 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
