Нижний стрела — HITACHI SCX400

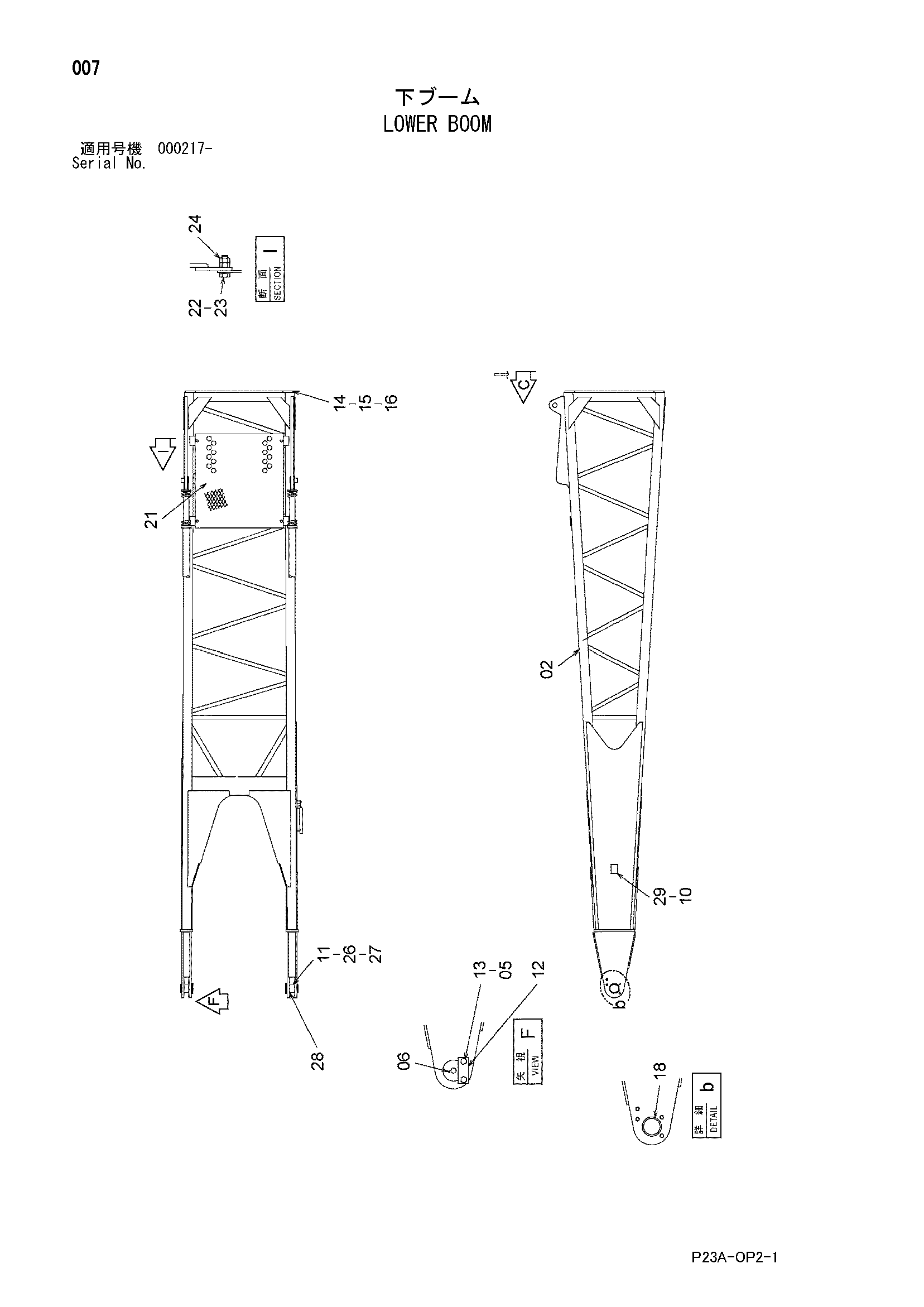

Заводская схема «Нижний стрела» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5008299 | Стрела нижний | 1 |
| 05 | A590920 | Пружинная шайба | 4 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 10 | M492564 | Приводной винт | 4 |
| 11 | 3072198 | Палец | 2 |
| 12 | 4332627 | Стопорная пластина | 2 |
| 13 | J932040 | Болт | 4 |
| 14 | 453489 | Болт | 4 |
| 15 | 942233 | Гайка | 4 |
| 16 | A590939 | Пружинная шайба | 4 |
| 18 | 4335669 | Втулка | 4 |
| 21 | 3062271 | Сиденье | 1 |
| 22 | J901650 | Болт | 4 |
| 23 | A590116 | Плоская шайба | 4 |
| 24 | J950016 | Гайка | 8 |
| 26 | 4308720 | Регулировочная шайба 1.2mm | 2 |
| 27 | 4308721 | Регулировочная шайба 2.3mm | 2 |
| 28 | 4346034 | Регулировочная шайба 1.6mm | 4 |
| 29 | 4607511 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
