Кондиционер. детали (2) — HITACHI SCX300-C

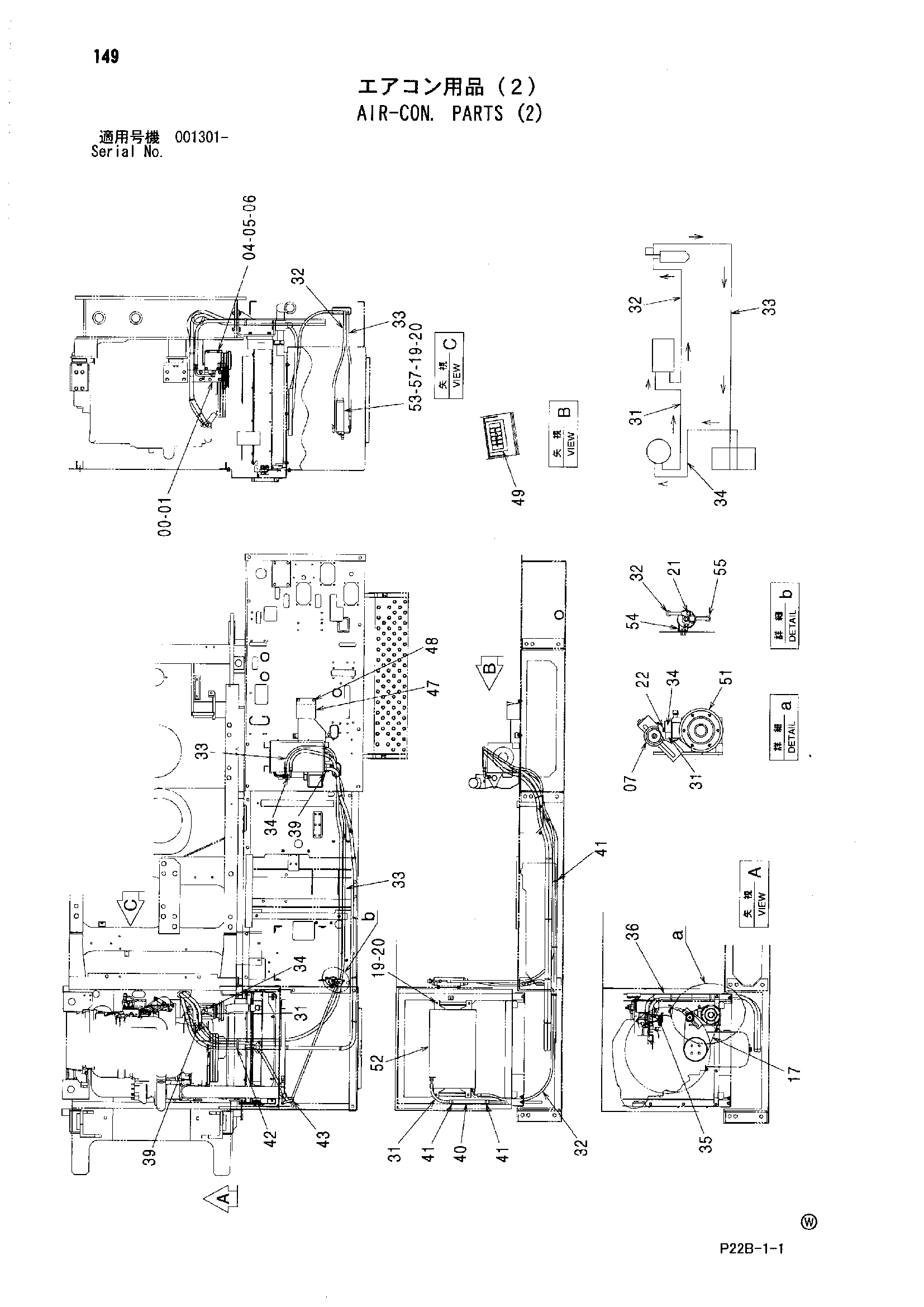

Заводская схема «Кондиционер. детали (2)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043562 | Кронштейн | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J900804 | Болт | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | 4346770 | Шкив | 1 |
| 17 | 4430248 | Ремень V | 1 |
| 19 | J900816 | Болт | 6 |
| 20 | A590908 | Пружинная шайба | 6 |
| 21 | J260625 | Болт с шайбой | 2 |
| 21A | J900625 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 22 | J260630 | Болт с шайбой | 2 |
| 22A | J900630 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 31 | 4623215 | Шланг | 1 |
| 32 | 4357062 | Шланг | 1 |
| 33 | 4357064 | Шланг | 1 |
| 34 | 4478157 | Шланг | 1 |
| 35 | 4623213 | Водяной шланг | 1 |
| 36 | 4623214 | Водяной шланг | 1 |
| 39 | 4514699 | Хомут шланга | 4 |
| 40 | 4348034 | Защитный кожух | 5 |
| 41 | 4055312 | Ленточный зажим | 17 |
| 42 | 4121859 | Ленточный зажим | 5 |
| 43 | 4357174 | Защитный кожух | 1 |
| 47 | 7030749 | Воздуховод | 1 |
| 48 | J271025 | Болт с шайбой | 4 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4259639 | Решётка | 1 |
| 51 | 4333459 | Компрессор | 1 |
| 52 | 4333460 | Конденсатор | 1 |
| 53 | 4333461 | Бак рекеивер | 1 |
| 54 | 4333462 | Держатель | 1 |
| 55 | 4339727 | Трубка | 1 |
| 57 | 4333463 | Провод электрический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
