Подъёмный механизм трубопроводы — HITACHI SCX300-C

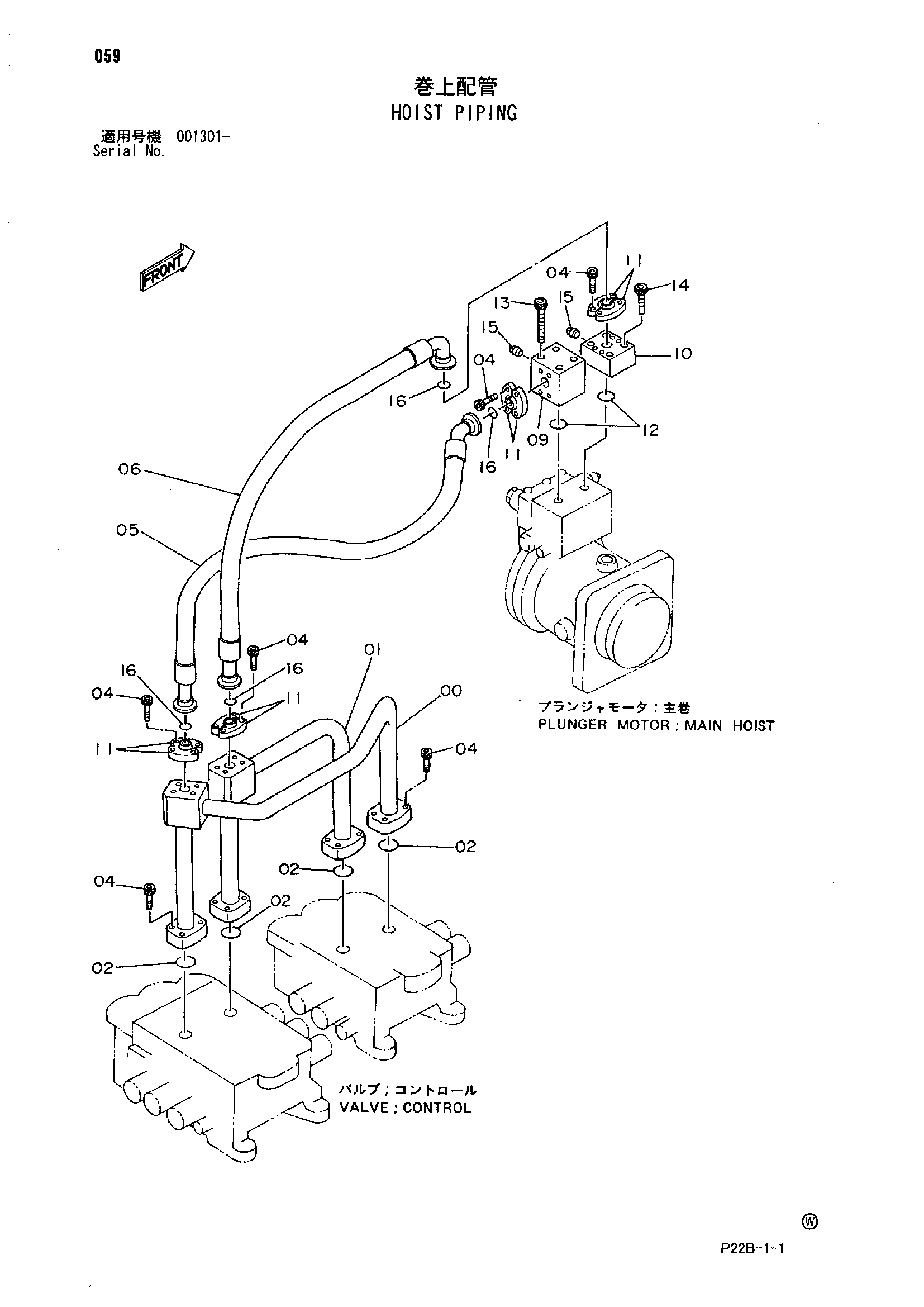

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8046175 | Трубка | 1 |
| 01 | 9732728 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 4 |
| 04 | M341032 | Болт с внутренним шестигранником | 32 |
| 05 | 4242414 | Шланг | 1 |
| 06 | 4248608 | Шланг | 1 |
| 09 | 4283571 | Фланец | 1 |
| 10 | 4283572 | Фланец | 1 |
| 11 | 962453 | Разъёмный фланец | 8 |
| 12 | A811040 | Уплотнительное кольцо | 2 |
| 13 | M351271 | Болт с внутренним шестигранником | 4 |
| 14 | M351256 | Болт с внутренним шестигранником | 4 |
| 15 | 94-2023 | Пробка | 2 |
| 16 | 966993 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
