Пирот трубопроводы (1) — HITACHI SCX300-C

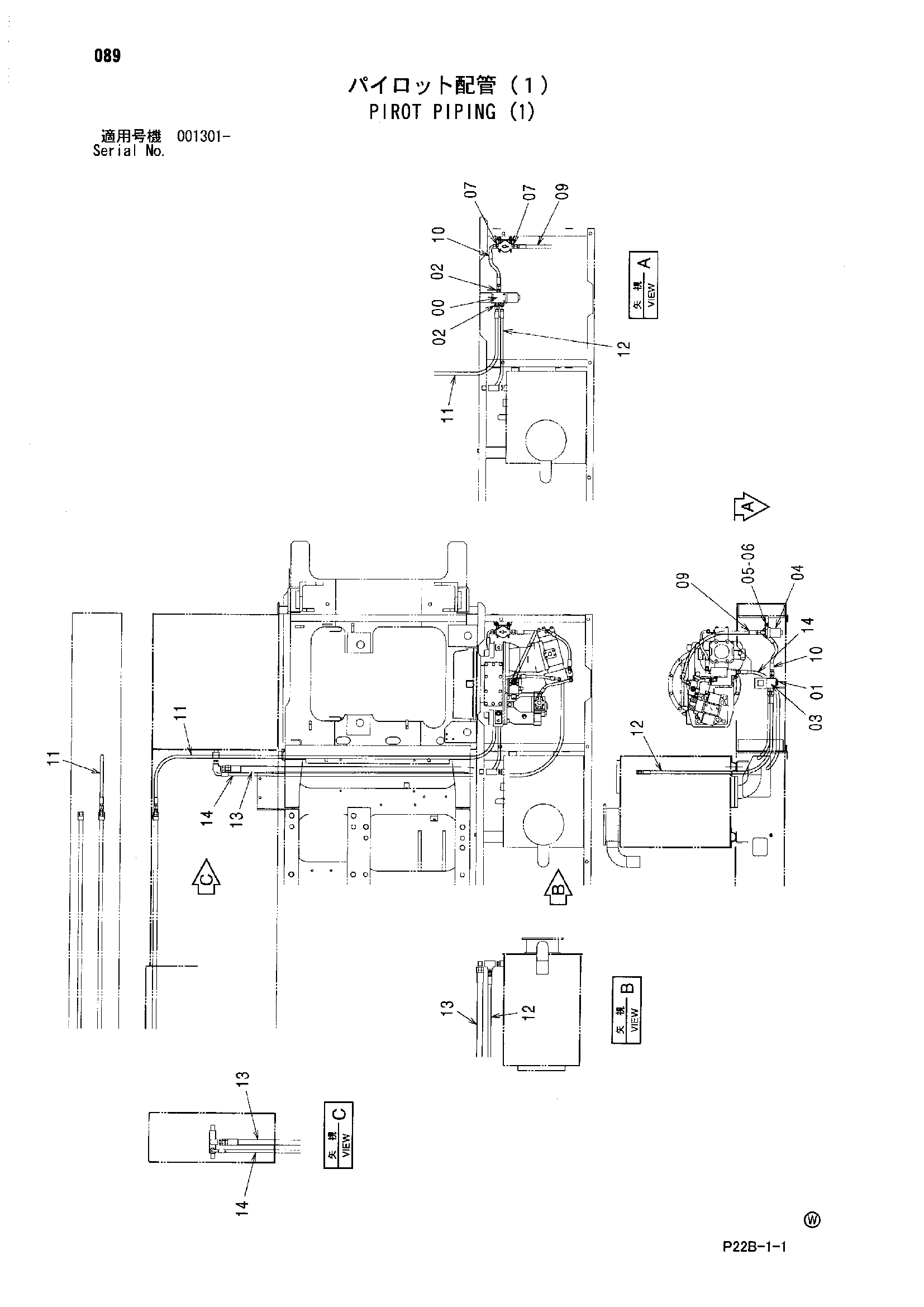

Заводская схема «Пирот трубопроводы (1)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202490 | Электромагнитный клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 94-1303 | Адаптер | 3 |
| 03 | 3038318 | Блок | 1 |
| 04 | 4141319 | Фильтр линия | 1 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 07 | 4042032 | Адаптер | 2 |
| 09 | 4203192 | Шланг | 1 |
| 10 | 4085959 | Шланг | 1 |
| 11 | 4156454 | Шланг | 1 |
| 12 | 4158065 | Шланг | 1 |
| 13 | 4156453 | Шланг | 1 |
| 14 | 4606597 | Шланг | 1 |
| 16 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
