Стрела ограничитель подъёма предотвращение устройство (датчик) — HITACHI SCX300-C

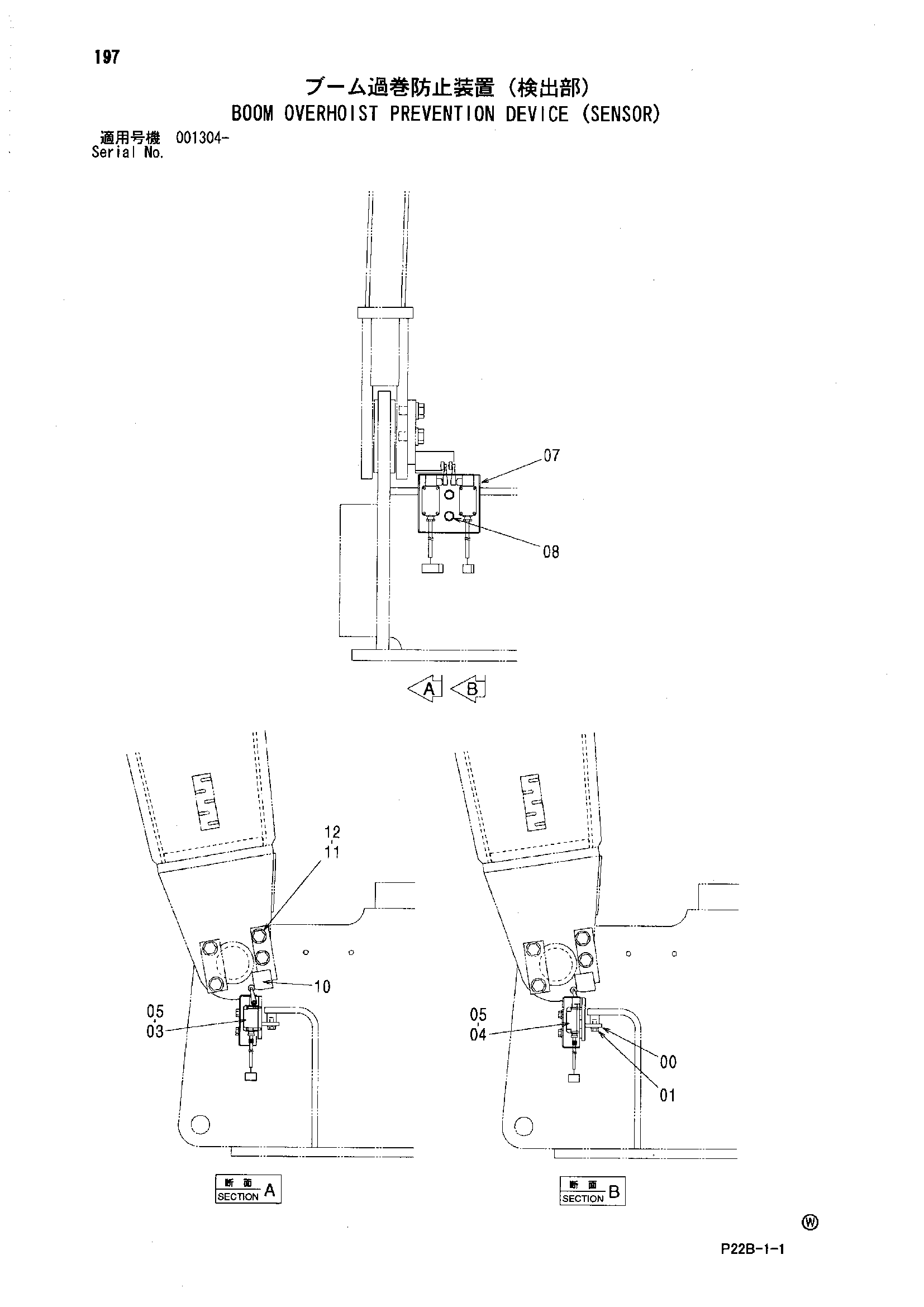

Заводская схема «Стрела ограничитель подъёма предотвращение устройство (датчик)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099697 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4632858 | Выключатель концевой | 1 |
| 04 | 4632859 | Выключатель концевой | 1 |
| 05 | M430535 | Винт | 8 |
| 07 | 8099698 | Крышка | 1 |
| 08 | J271065 | Болт с шайбой | 2 |
| 08A | J901065 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 9764011 | Ответная планка | 1 |
| 11 | J932045 | Болт | 2 |
| 12 | J222020 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
