Воздушный фильтр — HITACHI SCX300-C

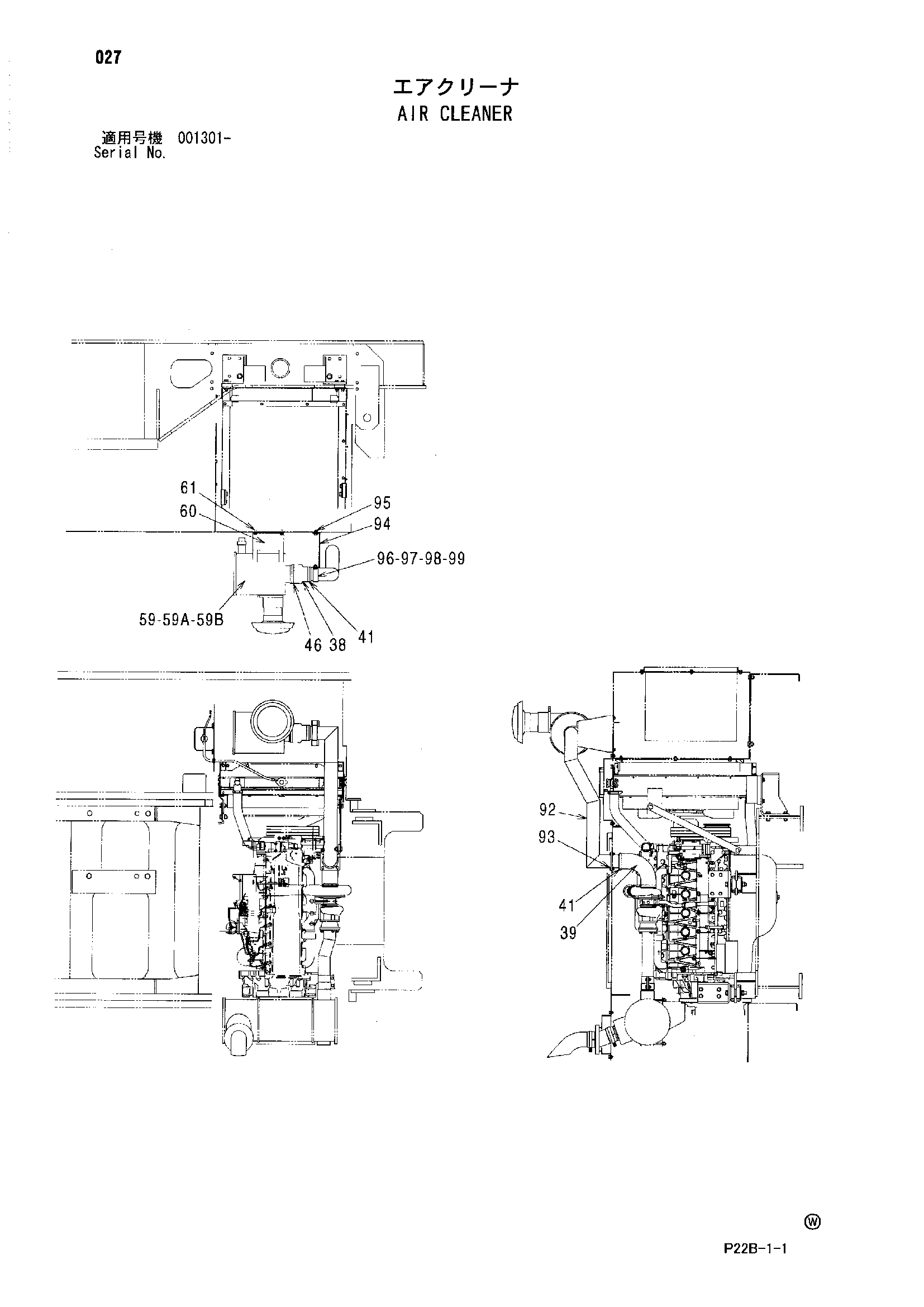

Заводская схема «Воздушный фильтр» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 38 | 4202332 | Шланг | 1 |
| 39 | 4202331 | Воздушный шланг | 1 |
| 41 | 4507397 | Хомут шланга | 3 |
| 46 | 4512716 | Хомут шланга | 1 |
| 59 | 4247428 | Фильтр воздушный | 1 |
| 59A | 4329453 | Элемент | 1 |
| 59B | 4224238 | Индикатор | 1 |
| 60 | 4621949 | Кронштейн | 1 |
| 61 | J271030 | Болт с шайбой | 8 |
| 61A | J901030 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 90 | 4315785 | Трубка | 1 |
| 91 | 4188251 | Колпачок | 1 |
| 92 | 7046516 | Трубка | 1 |
| 93 | J271030 | Болт с шайбой | 4 |
| 93A | J901030 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | 4621950 | Кронштейн | 1 |
| 95 | J271030 | Болт с шайбой | 2 |
| 95A | J901030 | Болт | 1 |
| 95B | J222010 | Шайба | 1 |
| 96 | 4000910 | Хомут трубки | 1 |
| 97 | J901030 | Болт | 2 |
| 98 | A590910 | Пружинная шайба | 2 |
| 99 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
