Насос трубопроводы (2) — HITACHI SCX300-C

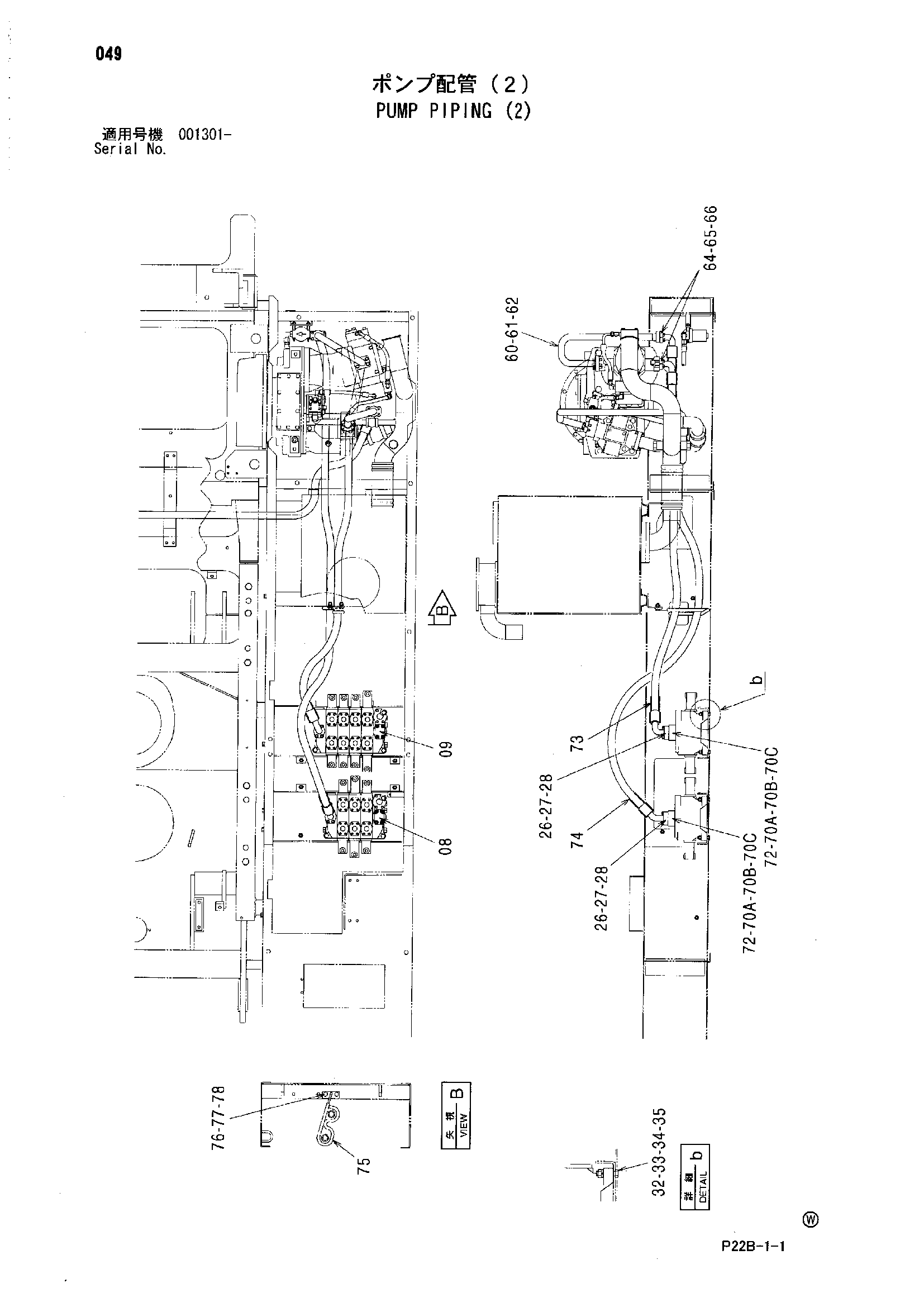

Заводская схема «Насос трубопроводы (2)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4379161 | Гидрораспределитель | 1 |
| 09 | 4379163 | Гидрораспределитель | 1 |
| 26 | 4089141 | Фланец | 4 |
| 27 | A811035 | Уплотнительное кольцо | 4 |
| 28 | M341036 | Болт с внутренним шестигранником | 16 |
| 32 | J901255 | Болт | 6 |
| 33 | A590912 | Пружинная шайба | 6 |
| 34 | J950012 | Гайка | 6 |
| 35 | A590112 | Плоская шайба | 6 |
| 60 | 8097534 | Трубка | 1 |
| 61 | A811035 | Уплотнительное кольцо | 1 |
| 62 | M341236 | Болт с внутренним шестигранником | 4 |
| 64 | 4085560 | Разъёмный фланец | 4 |
| 65 | 966993 | Уплотнительное кольцо | 2 |
| 66 | M341240 | Болт с внутренним шестигранником | 8 |
| 70 | 4300472 | Фильтр блок | 2 |
| 70C | A811040 | Уплотнительное кольцо | 1 |
| 72 | M341236 | Болт с внутренним шестигранником | 8 |
| 73 | 4623982 | Шланг | 1 |
| 74 | 4623978 | Шланг | 1 |
| 75 | 8045128 | Опора | 1 |
| 76 | J901230 | Болт | 2 |
| 77 | A590912 | Пружинная шайба | 2 |
| 78 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
