Портал — HITACHI SCX300-C

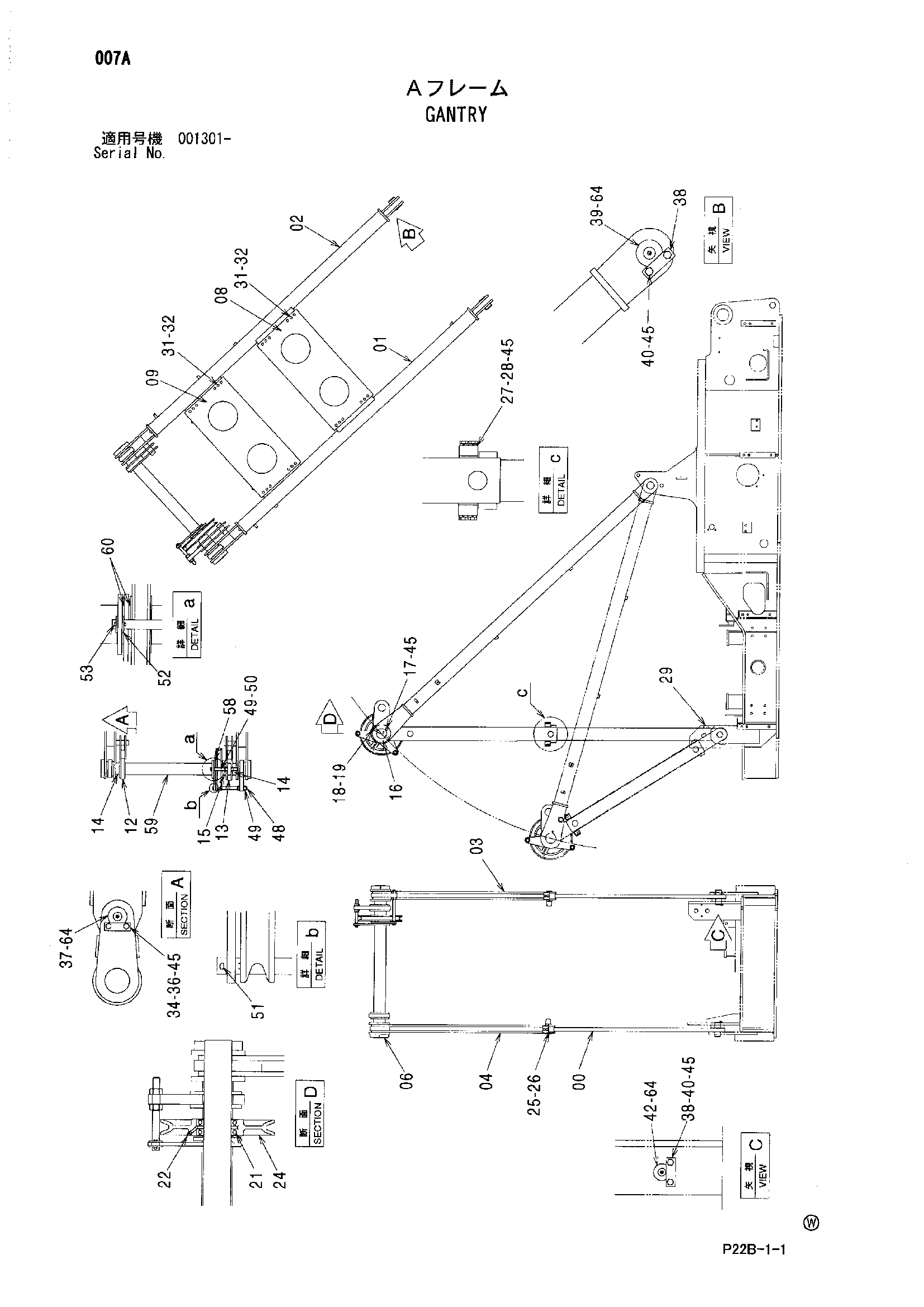

Заводская схема «Портал» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9716082 | LEG задний | 2 |
| 01 | 7046532 | LEG передний | 1 |
| 02 | 7046545 | LEG передний | 1 |
| 03 | 8096963 | LEG задний | 1 |
| 04 | 8030262 | LEG задний | 1 |
| 06 | 4155315 | Мост | 1 |
| 08 | 4141189 | Опора | 1 |
| 09 | 9762687 | Опора | 1 |
| 12 | 8025838 | Тяга | 1 |
| 13 | 8097757 | Тяга | 1 |
| 14 | 4046633 | Проставка | 2 |
| 15 | 4141193 | Проставка | 1 |
| 16 | 499801 | Втулка | 2 |
| 17 | J901245 | Болт | 2 |
| 18 | 499802 | Палец | 2 |
| 19 | A762020 | Шплинт | 4 |
| 21 | 4162520 | Шариковый подшипник | 2 |
| 22 | J75481 | Пресс-маслёнка | 1 |
| 24 | 3094968 | Канатный блок | 1 |
| 25 | 4020157 | Палец | 2 |
| 26 | 947447 | Палец кольцо | 2 |
| 27 | J901225 | Болт | 8 |
| 28 | 4020158 | Направляющая | 4 |
| 29 | 4141197 | Блок | 2 |
| 31 | J901640 | Болт | 24 |
| 32 | M660016 | U-образная гайка | 24 |
| 34 | X4246 | Стопорная пластина | 2 |
| 36 | J901220 | Болт | 4 |
| 37 | 4601787 | Палец | 2 |
| 38 | X4246 | Стопорная пластина | 4 |
| 39 | 4403688 | Палец | 2 |
| 40 | J901220 | Болт | 8 |
| 42 | 4457238 | Палец | 2 |
| 45 | A590912 | Пружинная шайба | 22 |
| 48 | 4394182 | Палец | 1 |
| 49 | J951024 | Гайка | 4 |
| 50 | 4352659 | Палец | 1 |
| 51 | A768050 | Шплинт | 2 |
| 52 | A590124 | Плоская шайба | 2 |
| 53 | A765050 | Шплинт | 2 |
| 58 | 4394197 | Тяга | 2 |
| 59 | 4141192 | Проставка | 1 |
| 60 | 4065222 | Проставка | 2 |
| 64 | J75481 | Пресс-маслёнка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
