Бридле — HITACHI SCX300-C

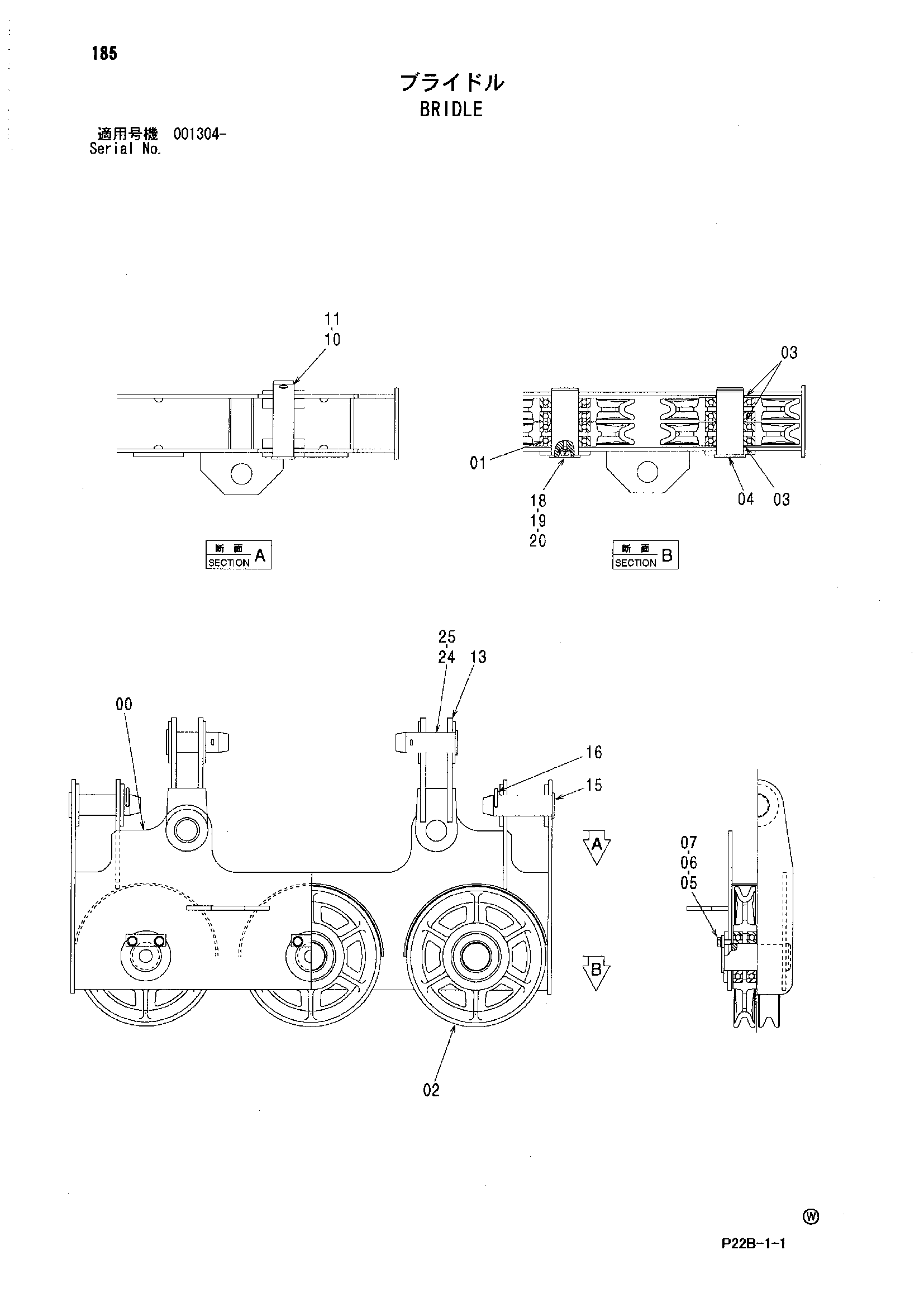

Заводская схема «Бридле» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023934 | Бридле | 1 |
| 01 | 4162971 | Шариковый подшипник | 12 |
| 02 | 3084429 | Канатный блок | 6 |
| 03 | 491873 | Проставка | 9 |
| 04 | 4353468 | Палец | 3 |
| 05 | J901225 | Болт | 6 |
| 06 | A590912 | Пружинная шайба | 6 |
| 07 | X4246 | Стопорная пластина | 3 |
| 10 | 4052257 | Палец | 2 |
| 11 | A761080 | Шплинт | 2 |
| 13 | 8013414 | Тяга | 2 |
| 15 | 4201026 | Палец | 2 |
| 16 | 3002554 | Стопорный палец | 2 |
| 18 | J75481 | Пресс-маслёнка | 3 |
| 19 | 4130686 | Втулка | 3 |
| 20 | 4105912 | Колпачок | 3 |
| 24 | 431756 | Палец | 2 |
| 25 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
