Барабан вал — HITACHI SCX300-C

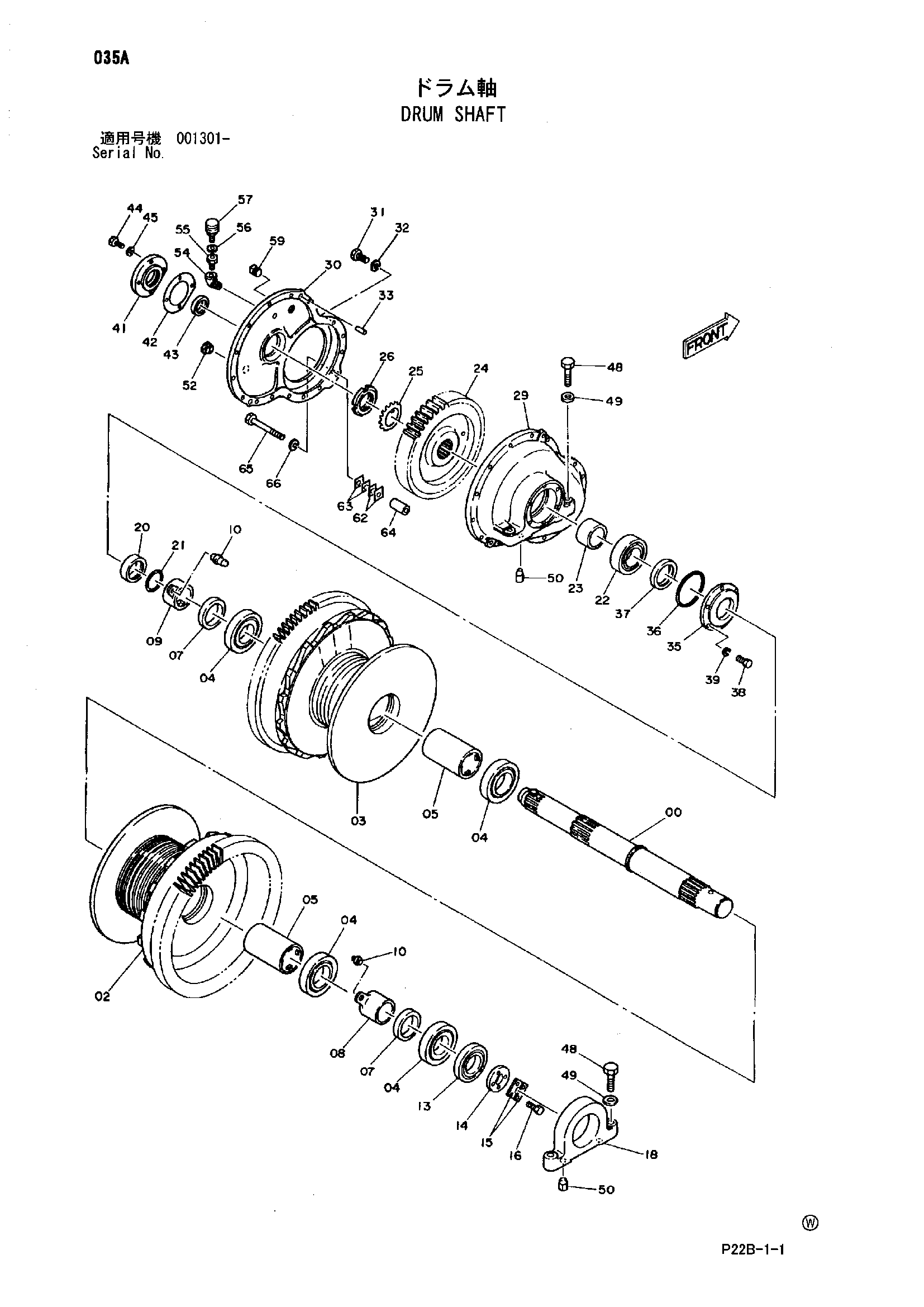

Заводская схема «Барабан вал» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2024352	Вал	1
02	1011106	Барабан основной	1
03	1011107	Барабан дополнительный.	1
04	4023691	Шариковый подшипник	4
05	9727574	Проставка	2
07	4136399	Проставка	2
08	8025959	Проставка	1
09	8029386	Проставка	1
10	4092688	Стопорный палец	2
13	4042733	Шариковый подшипник	1
14	4141860	Стопорная пластина	1
15	4141857	Стопорная шайба	2
16	J901235	Болт	4
18	3024717	Подшипник	1
20	4141856	Проставка	1
21	A810110	Уплотнительное кольцо	1
22	4510122	Подшипник. спх.рол.	1
23	4136437	Проставка	1
24	3032333	Шестерня	1
25	454962	Шайба подшипник.	1
26	454945	Гайка подшипник.	1
29	1008231	Корпус шестерня	1
30	1008232	Крышка	1
31	J901650	Болт	10
32	A590916	Пружинная шайба	10
33	4162766	Установочный штифт	2
35	3035018	Фиксатор	1
36	A810190	Уплотнительное кольцо	1
37	984194	Масляное уплотнение	1
38	J901230	Болт	6
39	A590912	Пружинная шайба	6
41	4141855	Крышка	1
42	4141854	Манжета	1
43	923810	Масляное уплотнение	1
44	J901225	Болт	4
45	A590912	Пружинная шайба	4
48	M923011	Болт	4
49	4114408	Шайба	4
50	4122547	Установочный штифт	4
52	971380	Указатель уровня	1
54	94-0633	Угловой штуцер	1
55	4096990	Адаптер	1
56	D912218	Шайба	1
57	989058	Сапун	1
59	94-2028	Пробка	1
62	4162764	Регулировочная шайба 0.1mm	2
63	4162765	Регулировочная шайба 0.3mm	2
64	4162763	Проставка	1
65	J932011	Болт	1
66	A590920	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
