Платформа (левый) — HITACHI SCX300-C

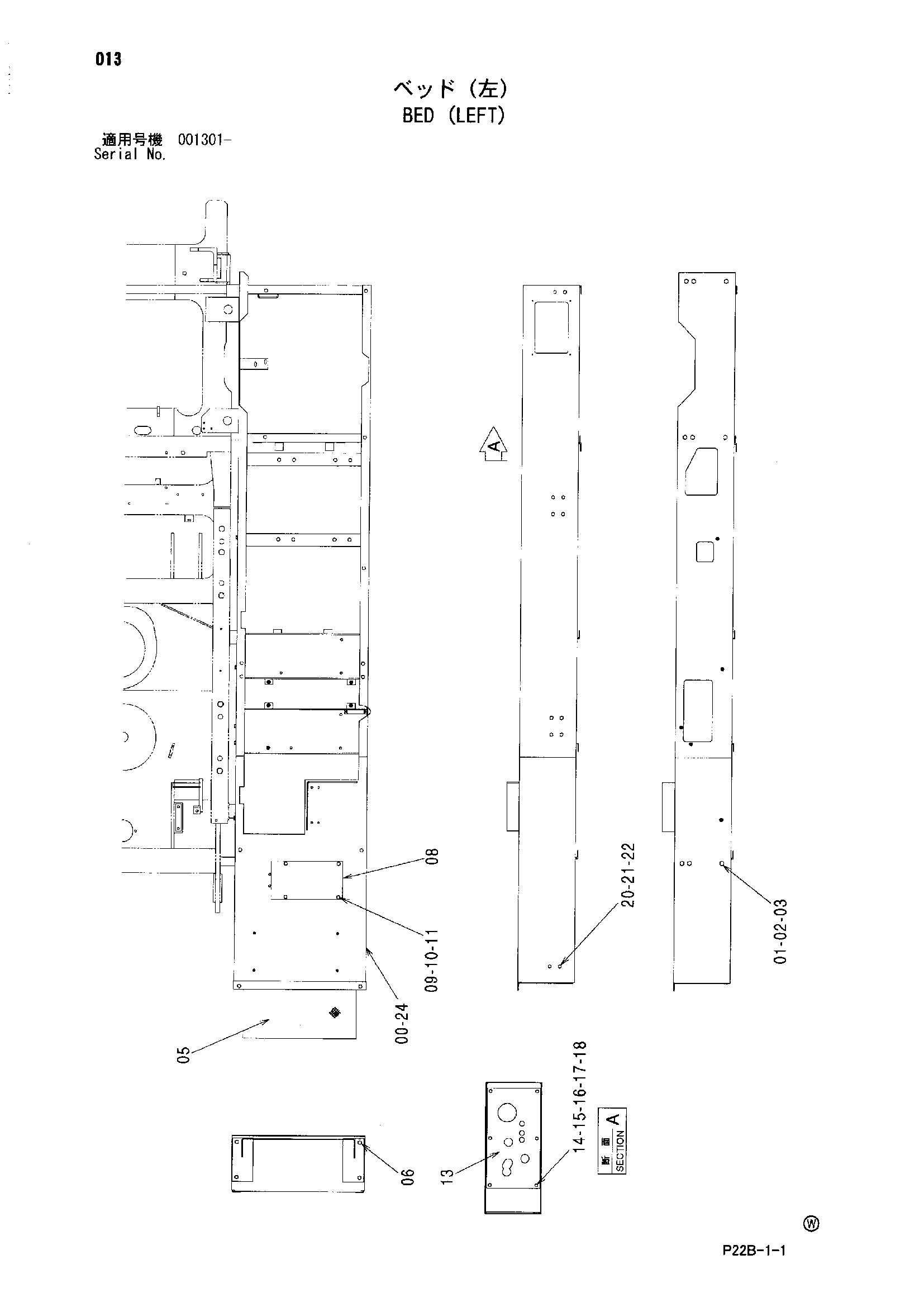

Заводская схема «Платформа (левый)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001670 | Платформа (левый) | 1 |
| 01 | J901640 | Болт | 9 |
| 02 | A590116 | Плоская шайба | 9 |
| 03 | A590916 | Пружинная шайба | 9 |
| 05 | 8015472 | Ступень | 1 |
| 06 | J271230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4166828 | Крышка | 1 |
| 09 | J901225 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | J950012 | Гайка | 4 |
| 13 | 4289661 | Крышка | 1 |
| 14 | J901035 | Болт | 6 |
| 15 | J217083 | Шайба | 6 |
| 16 | A590910 | Пружинная шайба | 6 |
| 17 | J950010 | Гайка | 6 |
| 18 | 4157127 | Проставка | 6 |
| 20 | J901225 | Болт | 12 |
| 21 | A590912 | Пружинная шайба | 12 |
| 22 | J950012 | Гайка | 12 |
| 24 | 7047046 | Дополнительный платформа | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
