Муфта — HITACHI SCX300-C

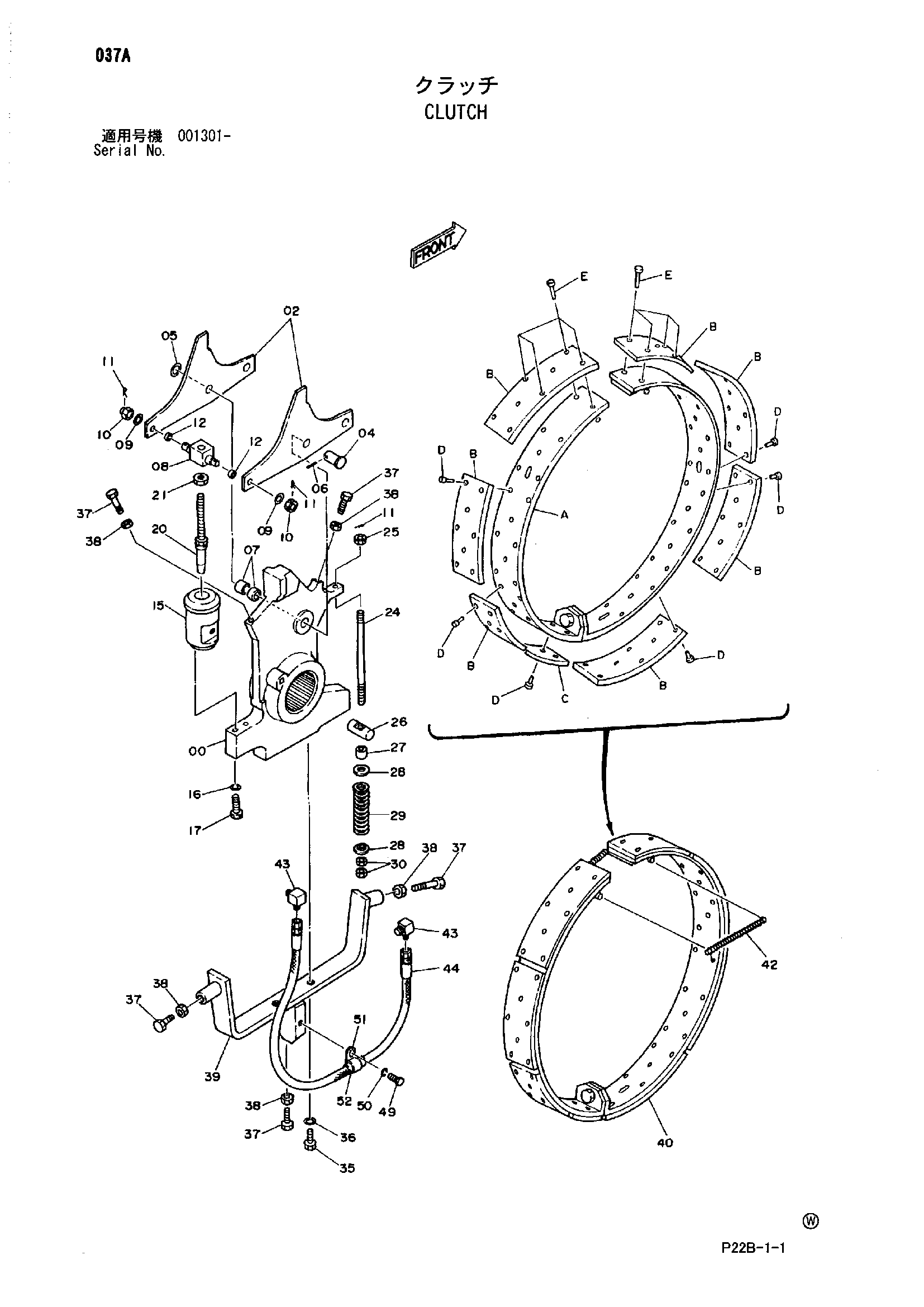

Заводская схема «Муфта» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024522 | Дривер муфта | 1 |
| 02 | 4222925 | Рычаг | 2 |
| 04 | 4141533 | Палец | 1 |
| 05 | A590127 | Шайба | 1 |
| 06 | A764040 | Шплинт | 1 |
| 07 | 4227825 | Втулка | 2 |
| 08 | 4204775 | Труннион | 1 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | M631215 | Корончатая гайка | 2 |
| 11 | A763025 | Шплинт | 3 |
| 12 | 4207532 | Втулка | 2 |
| 15 | 4048209 | Гидроцилиндр. масляный | 1 |
| 16 | A590912 | Пружинная шайба | 2 |
| 17 | M111280 | Болт | 2 |
| 20 | 4065656 | Шток | 1 |
| 21 | J953018 | Гайка | 1 |
| 24 | 4080157 | Шток | 1 |
| 25 | M631215 | Корончатая гайка | 1 |
| 26 | 4266254 | Палец | 1 |
| 27 | 4035173 | Проставка | 1 |
| 28 | 4028517 | Сиденье | 2 |
| 29 | 4068478 | Пружина | 1 |
| 30 | J952012 | Гайка | 2 |
| 35 | J901235 | Болт | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | 4156705 | Болт направляющая | 5 |
| 38 | J950012 | Гайка | 5 |
| 39 | 8040858 | Направляющая лента | 1 |
| 40 | 9145383 | Лента муфта в сборе | 1 |
| 40A | 6009236 | Лента муфта | 1 |
| 40B | 4356553 | Накладка | 7 |
| 40C | 4356554 | Накладка | 1 |
| 40D | 944582 | Заклёпка | 47 |
| 40E | 4067163 | Заклёпка | 10 |
| 42 | 4188413 | Пружина | 2 |
| 43 | 4118999 | Угловой штуцер | 2 |
| 44 | 4116047 | Шланг | 1 |
| 49 | J901016 | Болт | 1 |
| 50 | A590910 | Пружинная шайба | 1 |
| 51 | 4190263 | Зажим | 1 |
| 52 | 4023275 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
