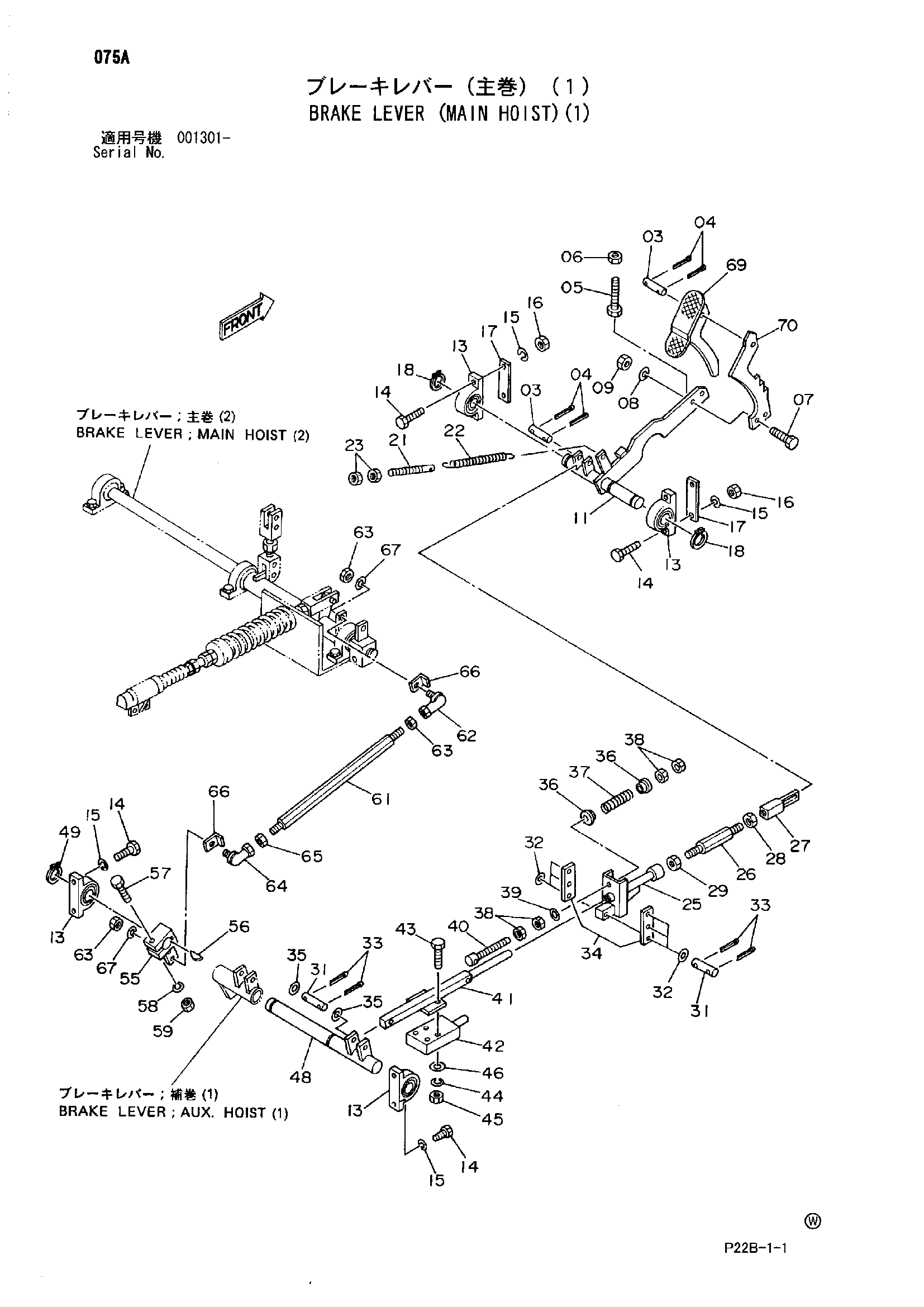

Тормоз рычаг (основной подъёмный механизм)(1) — HITACHI SCX300-C

Заводская схема «Тормоз рычаг (основной подъёмный механизм)(1)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4204682	Палец	2
04	A764022	Шплинт	4
05	M261050	Болт	1
06	J950010	Гайка	1
07	J901435	Болт	2
08	A590914	Пружинная шайба	2
09	J950014	Гайка	2
11	8038825	Рычаг	1
13	942014	Блок	4
14	J901245	Болт	8
15	A590912	Пружинная шайба	8
16	J950012	Гайка	4
17	441273	Регулировочная шайба	2
18	929231	Кольцо	2
21	4140813	Шток	1
22	41564	Пружина растяжения	1
23	M581008	Гайка	2
25	8038820	Кронштейн	1
26	4204685	Шток	1
27	4204687	Концевой вилка	1
28	J957014	Гайка L	1
29	J953020	Гайка	1
31	4204681	Палец	4
32	A590114	Плоская шайба	6
33	A764022	Шплинт	8
34	9727991	Тяга	1
35	A590114	Плоская шайба	2
36	4070125	Сиденье	2
37	4070130	Пружина	1
38	M581210	Гайка	4
39	A590112	Плоская шайба	1
40	4213114	Шток	1
41	8038828	Шток	1
42	4155360	Пилотный клапан	1
43	J900860	Болт	4
44	A590908	Пружинная шайба	4
45	M500807	Гайка	4
46	A590108	Плоская шайба	4
48	9727990	Мост	1
49	929231	Кольцо	1
55	9717029	Рычаг	1
56	41504	Шпонка воодруфф	1
57	J901065	Болт	1
58	A590910	Пружинная шайба	1
59	J950010	Гайка	1
61	4204683	Шток	1
62	4154626	Шарнир	1
63	M581411	Гайка	4
64	4154627	Шарнир	1
65	M580014	Гайка (левый)	1
66	4020443	Стопорная шайба	2
67	A590914	Пружинная шайба	2
69	8042069	Накладка	1
70	9730569	Педаль	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
