Пилотные гидролинии (5-3) — HITACHI SCX300-C

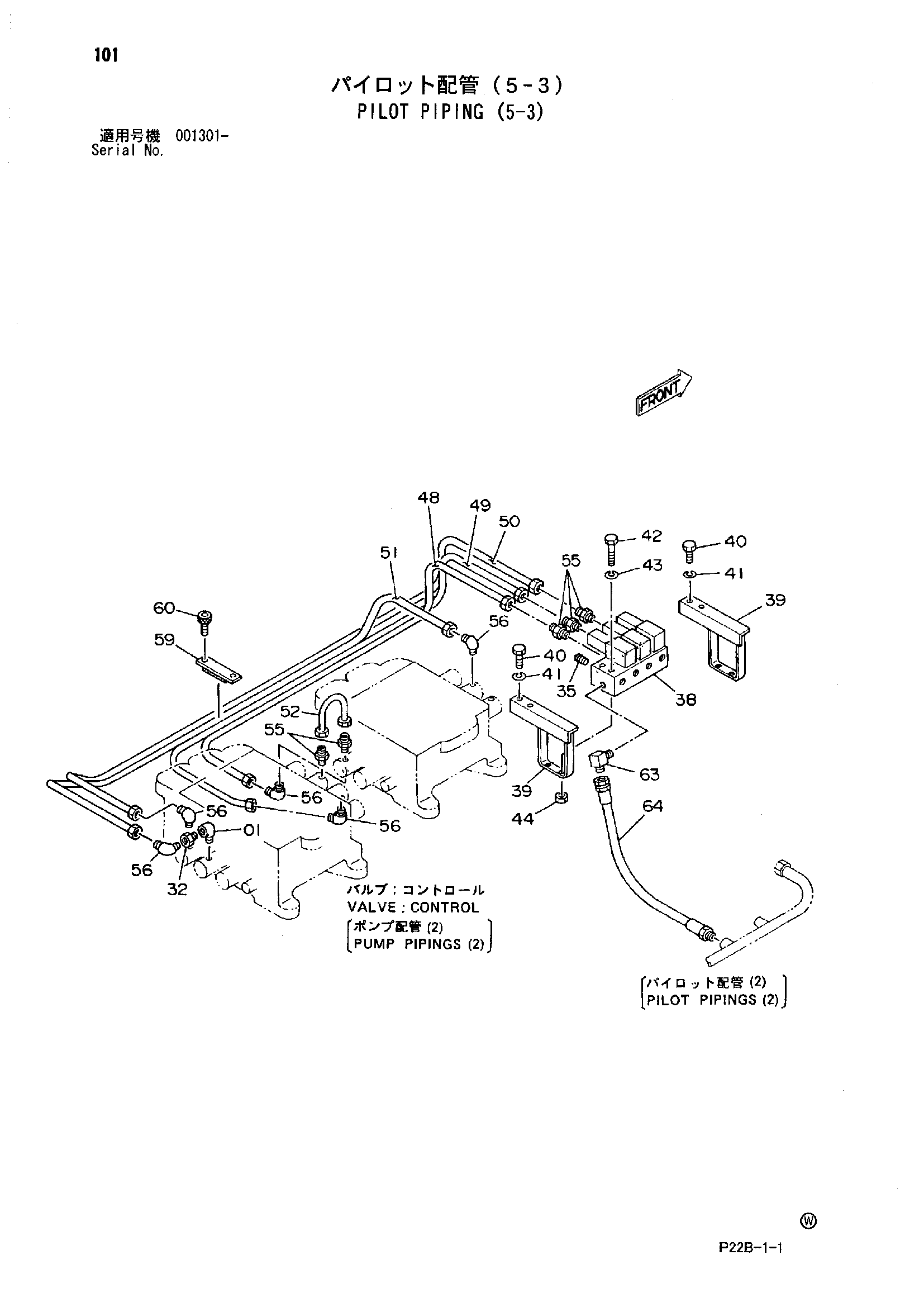

Заводская схема «Пилотные гидролинии (5-3)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-0630 | Угловой штуцер | 1 |
| 32 | 4015427 | Адаптер | 1 |
| 35 | 94-2022 | Пробка | 1 |
| 38 | 4204694 | Электромагнитный клапан | 1 |
| 39 | 9719855 | Кронштейн | 2 |
| 40 | J901020 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | J900870 | Болт | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
| 44 | M500807 | Гайка | 4 |
| 48 | 3028969 | Трубка | 1 |
| 49 | 3028970 | Трубка | 1 |
| 50 | 3028971 | Трубка | 1 |
| 51 | 3028973 | Трубка | 1 |
| 52 | 4156284 | Трубка | 1 |
| 55 | 4130170 | Штуцер трубки | 5 |
| 56 | 4130176 | Штуцер трубки | 5 |
| 59 | 4069831 | Хомут | 1 |
| 60 | M341036 | Болт с внутренним шестигранником | 2 |
| 63 | 94-1402 | Угловой штуцер | 1 |
| 64 | 4141971 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
