Таглине трубопроводы — HITACHI SCX300-C

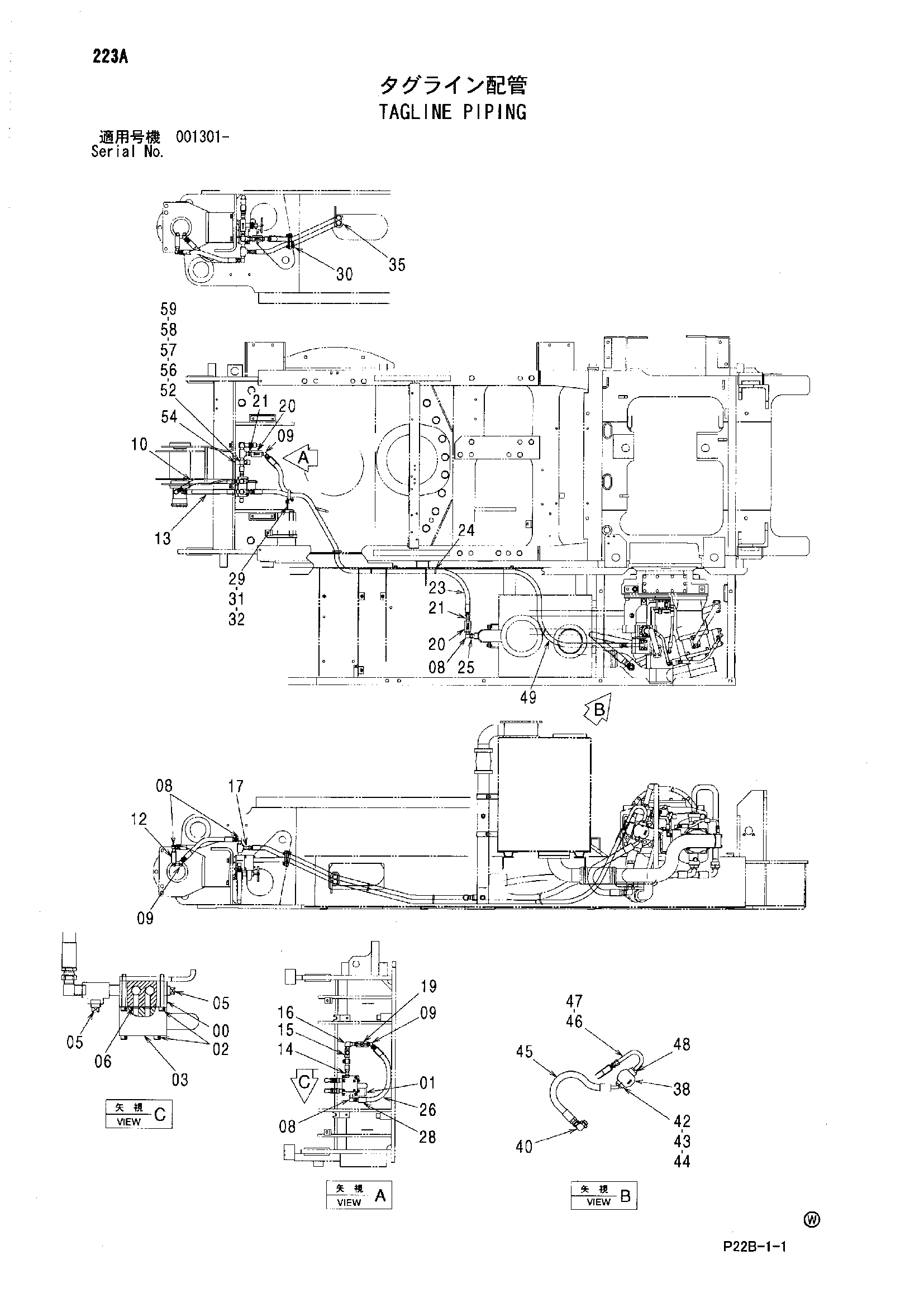

Заводская схема «Таглине трубопроводы» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8011619	Коллектор	1
01	4077923	Седло винта	1
02	M340871	Болт с внутренним шестигранником	8
03	4146469	Предохранительный клапан	1
05	94-2024	Пробка	3
06	4509180	Уплотнительное кольцо	2
08	94-1403	Угловой штуцер	5
09	94-1503	Угловой штуцер	3
10	4078032	Шланг	1
12	4038214	Адаптер	1
13	4098904	Шланг	1
14	94-1703	Адаптер	2
15	9721572	Трубка IN	1
16	94-0632	Угловой штуцер	1
17	94-1303	Адаптер	1
19	4023814	Клапан	1
20	4163092	Обратный клапан	2
21	94-1703	Адаптер	2
23	4149878	Шланг	1
24	4055312	Ленточный зажим	5
25	94-1603	Переходник	1
26	4034033	Шланг	1
28	4055173	Защитный кожух	1
29	4149864	Кронштейн	1
30	8029454	Опора	1
31	J901016	Болт	2
32	A590910	Пружинная шайба	2
35	4149866	Направляющая	1
38	4332986	Шестерённый насос	1
40	4169596	Угловой штуцер	1
40A	4506429	Уплотнительное кольцо	1
42	971489	Уплотнительное кольцо	1
43	M341030	Болт с внутренним шестигранником	4
44	986910	Разъёмный фланец	2
45	4620516	Шланг	1
46	9763153	Трубка	1
47	A811030	Уплотнительное кольцо	1
48	M341036	Болт с внутренним шестигранником	4
49	4287444	Шланг	1
52	4190125	Хомут трубки	1
54	4166508	Седло винта	1
56	A590910	Пружинная шайба	1
57	J901040	Болт	1
58	A590110	Плоская шайба	1
59	4273782	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
