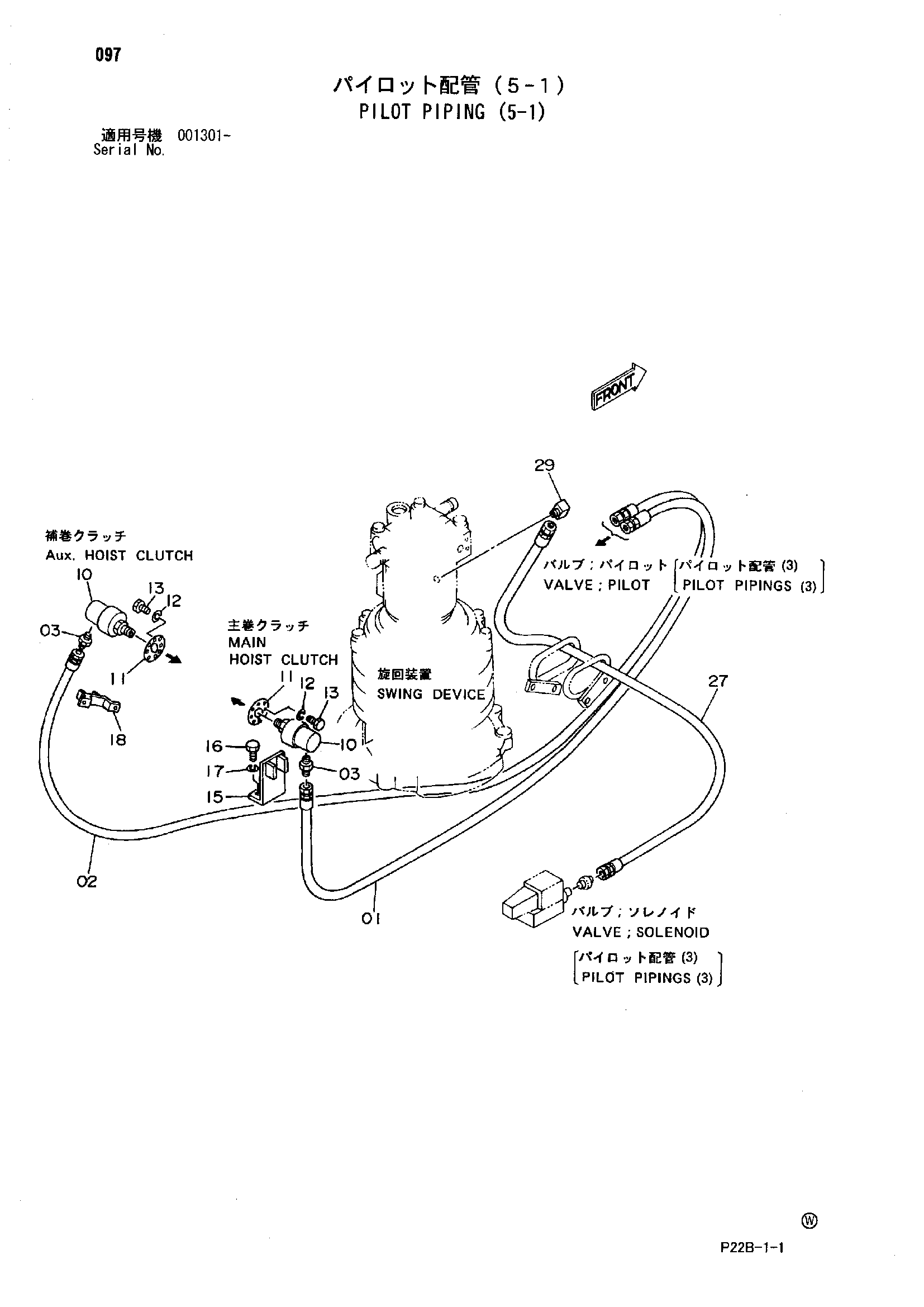

Пилотные гидролинии (5-1) — HITACHI SCX300-C

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4282445	Шланг	1
02	4282444	Шланг	1
03	94-1301	Адаптер	2
10	4024286	Соединение	2
11	4142263	Стопорная пластина	2
12	A590906	Пружинная шайба	2
13	J900610	Болт	2
15	8026018	Опора	1
16	J901220	Болт	2
17	A590912	Пружинная шайба	2
18	9717611	Опора	1
27	4123229	Нейлоновый шланг	1
29	4133249	Угловой штуцер	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
