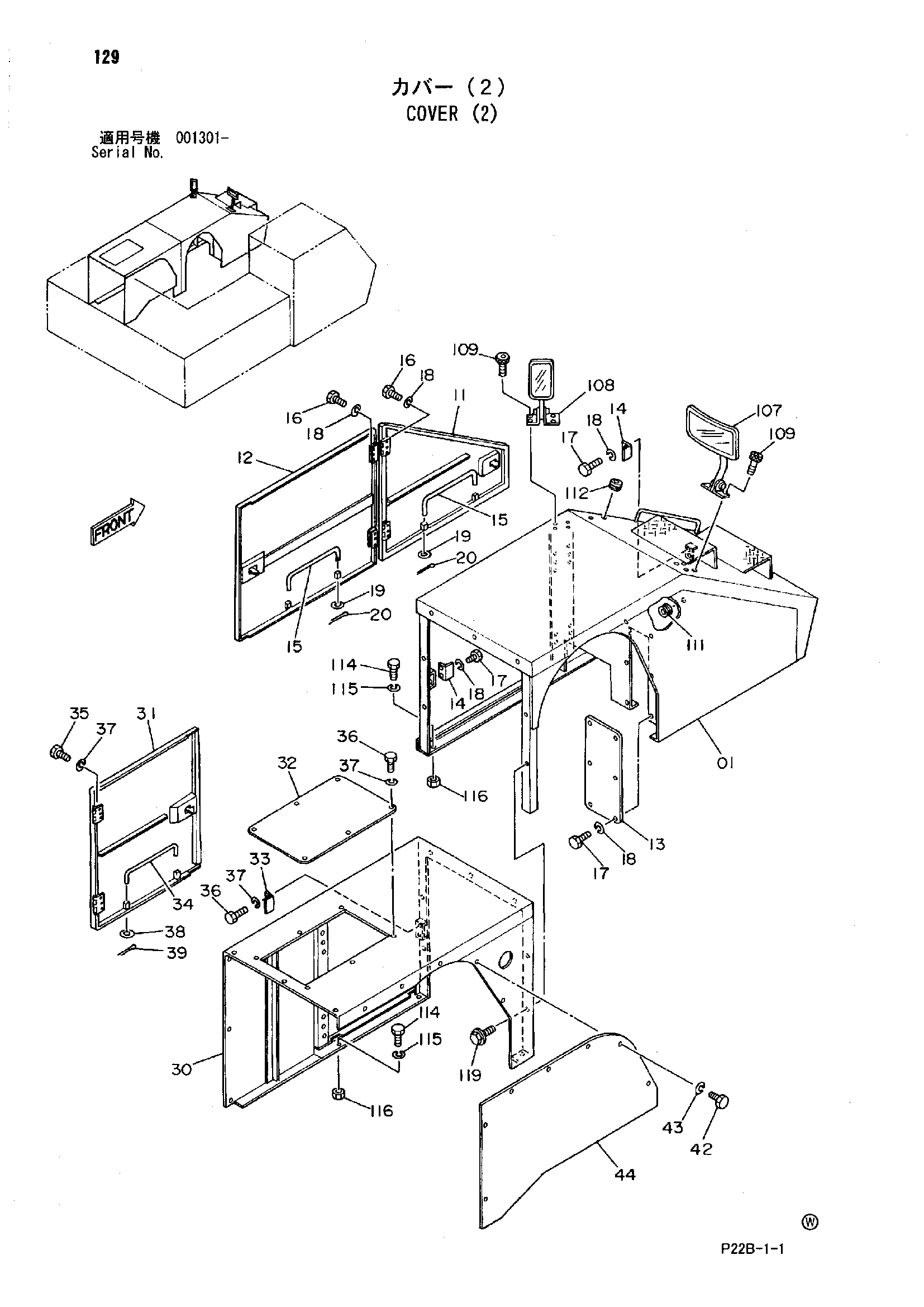

Крышка (2) — HITACHI SCX300-C
Заводская схема «Крышка (2)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6006873 | Крышка LF | 1 |
| 11 | 7046578 | Дверь | 1 |
| 12 | 7046577 | Дверь | 1 |
| 13 | 4166400 | Крышка | 1 |
| 14 | 4140949 | Замок | 2 |
| 15 | 4165672 | Стойка | 2 |
| 16 | J901030 | Болт | 12 |
| 17 | J901025 | Болт | 10 |
| 18 | A590910 | Пружинная шайба | 22 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | A762013 | Шплинт | 2 |
| 30 | 6008484 | Крышка LR | 1 |
| 31 | 7046575 | Дверь | 1 |
| 32 | 4157215 | Крышка | 1 |
| 33 | 4140949 | Замок | 1 |
| 34 | 4140948 | Стойка | 1 |
| 35 | J901030 | Болт | 6 |
| 36 | J901025 | Болт | 8 |
| 37 | A590910 | Пружинная шайба | 14 |
| 38 | A590108 | Плоская шайба | 1 |
| 39 | A762013 | Шплинт | 1 |
| 42 | J901020 | Болт | 7 |
| 43 | A590910 | Пружинная шайба | 7 |
| 44 | 4217288 | Крышка | 1 |
| 107 | 4157886 | Зеркало | 1 |
| 108 | 4072469 | Зеркало | 1 |
| 109 | M340614 | Болт с внутренним шестигранником | 8 |
| 111 | 4161289 | Резиновая втулка | 1 |
| 112 | 4618355 | Резиновая втулка | 1 |
| 114 | J901630 | Болт | 9 |
| 115 | A590916 | Пружинная шайба | 9 |
| 116 | J950016 | Гайка | 9 |
| 119 | J281025 | Болт с шайбой | 7 |
| 119A | J901025 | Болт | 1 |
| 119B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
