Насос трубопроводы (1) — HITACHI SCX300-C

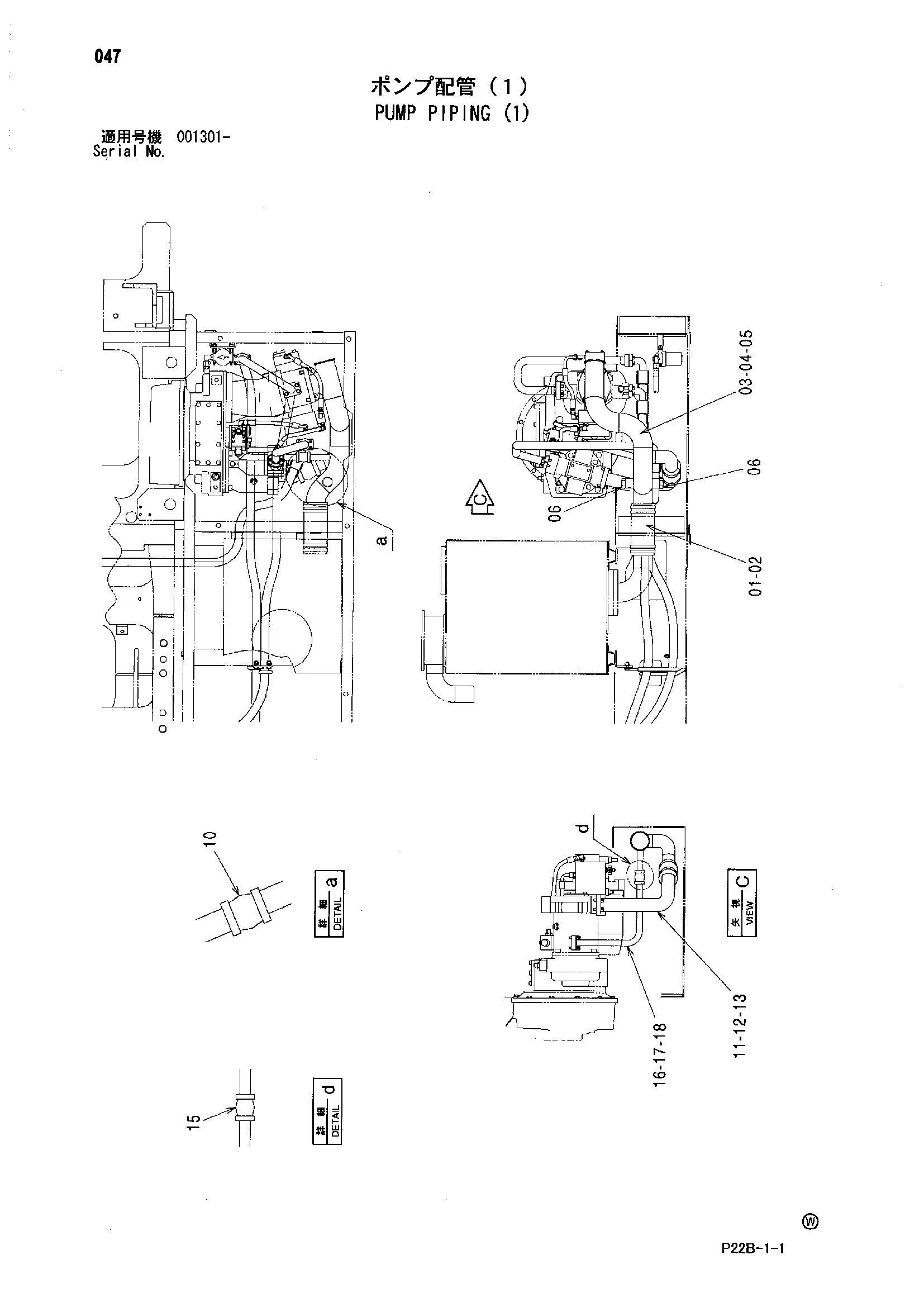

Заводская схема «Насос трубопроводы (1)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4120315 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 6022983 | Трубка | 1 |
| 04 | A811115 | Уплотнительное кольцо | 1 |
| 05 | M341640 | Болт с внутренним шестигранником | 4 |
| 06 | 4113926 | Пробка | 2 |
| 10 | 4067833 | Муфта | 1 |
| 11 | 8097531 | Трубка | 1 |
| 12 | A811060 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4073889 | Муфта | 1 |
| 16 | 9763015 | Трубка | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 18 | M341036 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
