Крышка (ER) — HITACHI SCX300-C

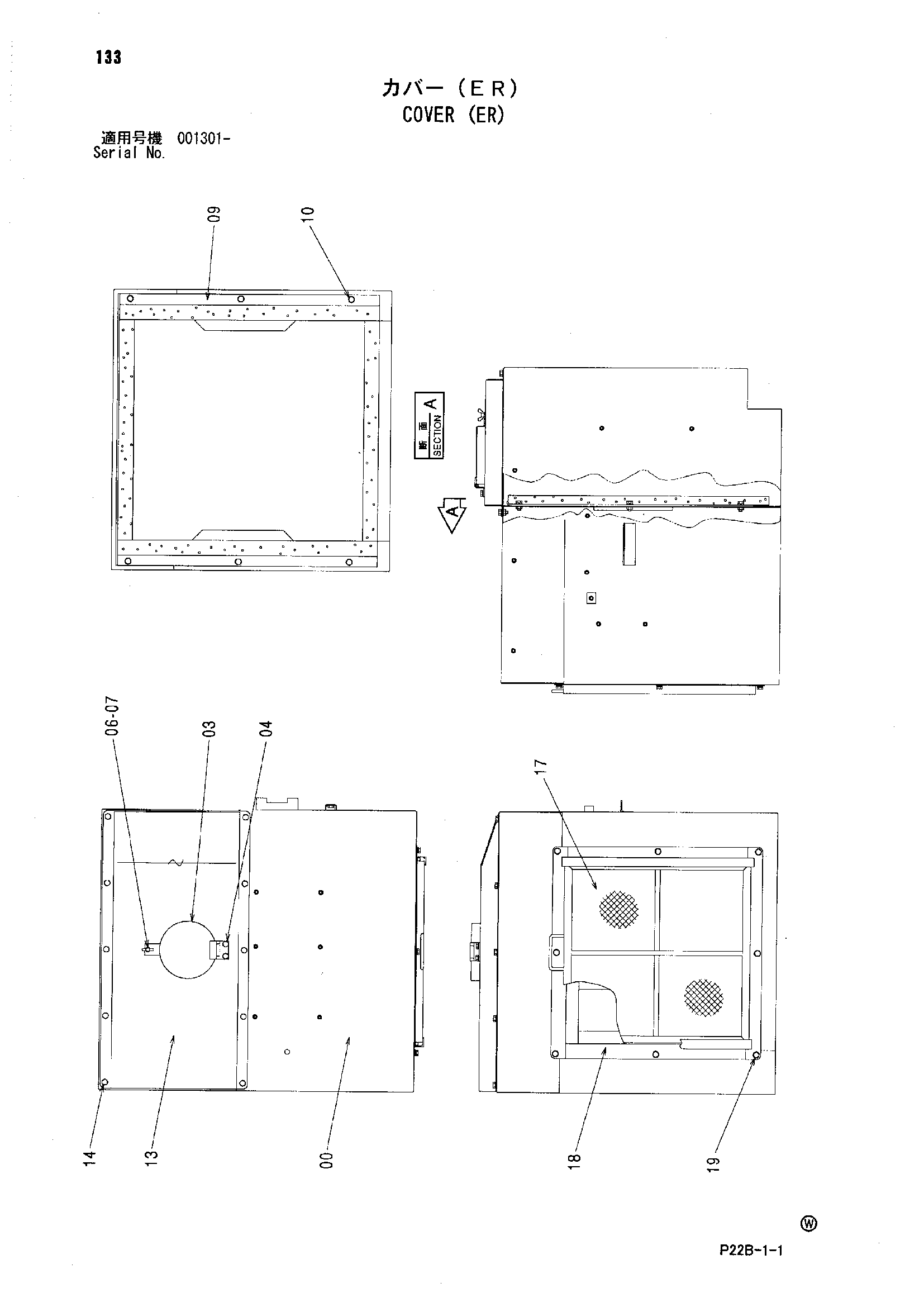

Заводская схема «Крышка (ER)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022763 | Крышка | 1 |
| 03 | 8029184 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | M360818 | Болт винг | 1 |
| 07 | A590908 | Пружинная шайба | 1 |
| 09 | 7046274 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 6 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 7046273 | Крышка | 1 |
| 14 | J271025 | Болт с шайбой | 10 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 8041163 | Экран | 1 |
| 18 | 7026269 | Воздуховод | 1 |
| 19 | J271025 | Болт с шайбой | 8 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
