Тормоз рычаг (основной подъёмный механизм)(2) — HITACHI SCX300-C

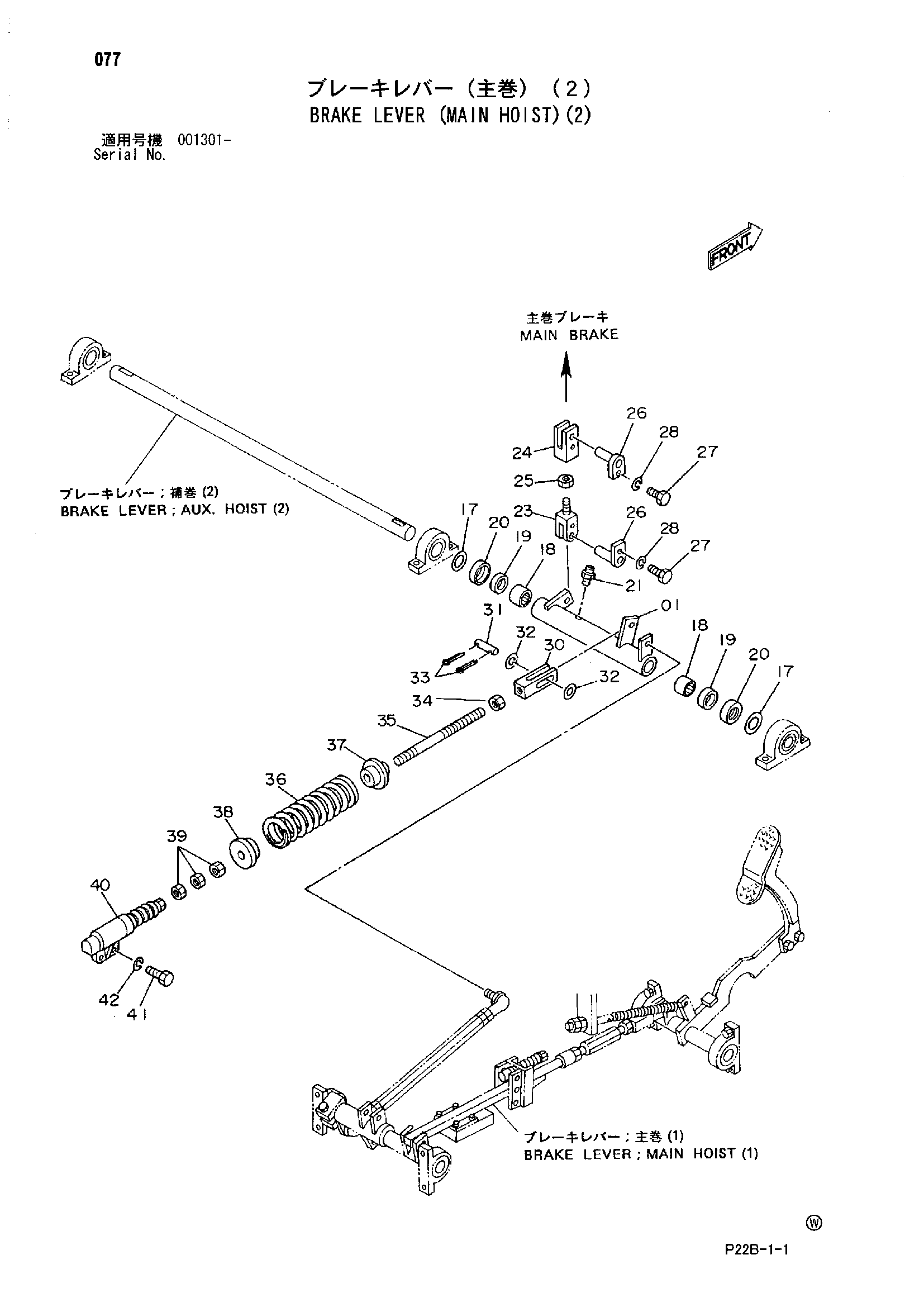

Заводская схема «Тормоз рычаг (основной подъёмный механизм)(2)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038819 | Рычаг | 1 |
| 17 | 418890 | Регулировочная шайба | 2 |
| 18 | 944503 | Игольчатый подшипник | 2 |
| 19 | 47469 | Уплотнение | 2 |
| 20 | 445076 | Крышка | 2 |
| 21 | J75581 | Штуцер | 1 |
| 23 | 4204688 | Концевой вилка | 1 |
| 24 | 4204686 | Концевой вилка | 1 |
| 25 | J953020 | Гайка | 1 |
| 26 | 9741225 | Палец | 2 |
| 27 | J901220 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 30 | 4142244 | Концевой вилка | 1 |
| 31 | 4204682 | Палец | 1 |
| 32 | A590114 | Плоская шайба | 2 |
| 33 | A764020 | Шплинт | 2 |
| 34 | M581411 | Гайка | 1 |
| 35 | 4146925 | Шток | 1 |
| 36 | 4079631 | Пружина | 1 |
| 37 | 4091729 | Сиденье | 1 |
| 38 | 4091726 | Сиденье | 1 |
| 39 | M501411 | Гайка | 3 |
| 40 | 4325999 | Гидроцилиндр. масляный | 1 |
| 41 | J901235 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
