Канат направляющая (барабан) — HITACHI SCX300-C

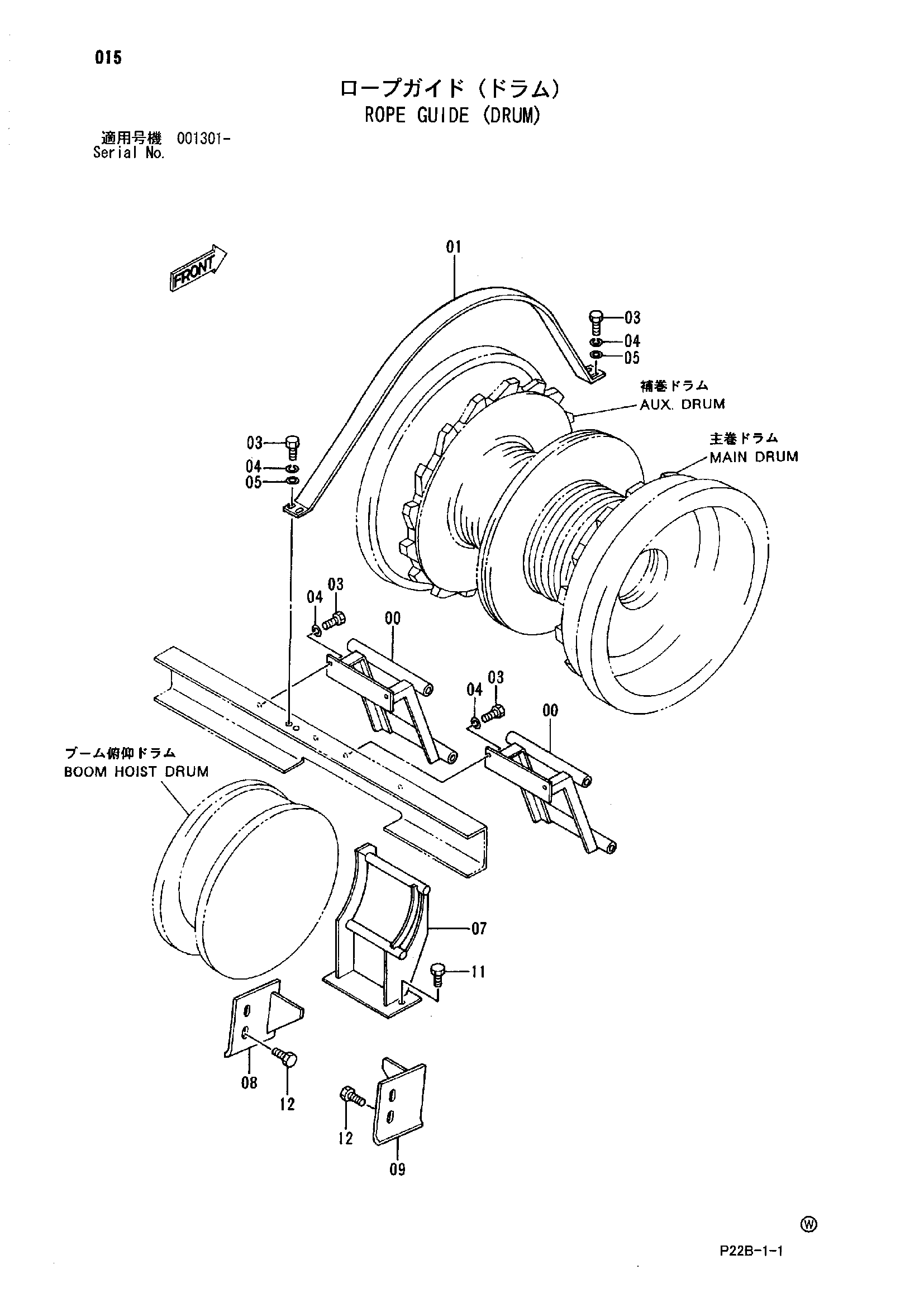

Заводская схема «Канат направляющая (барабан)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038629 | Направляющая | 2 |
| 01 | 3036776 | Направляющая | 1 |
| 03 | J901025 | Болт | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | A590110 | Плоская шайба | 4 |
| 07 | 7028972 | Направляющая каната | 1 |
| 08 | 9742871 | Направляющая каната | 1 |
| 09 | 9742864 | Направляющая каната | 1 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J281230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
