Защитный рычаг блокировки — HITACHI SCX300-C

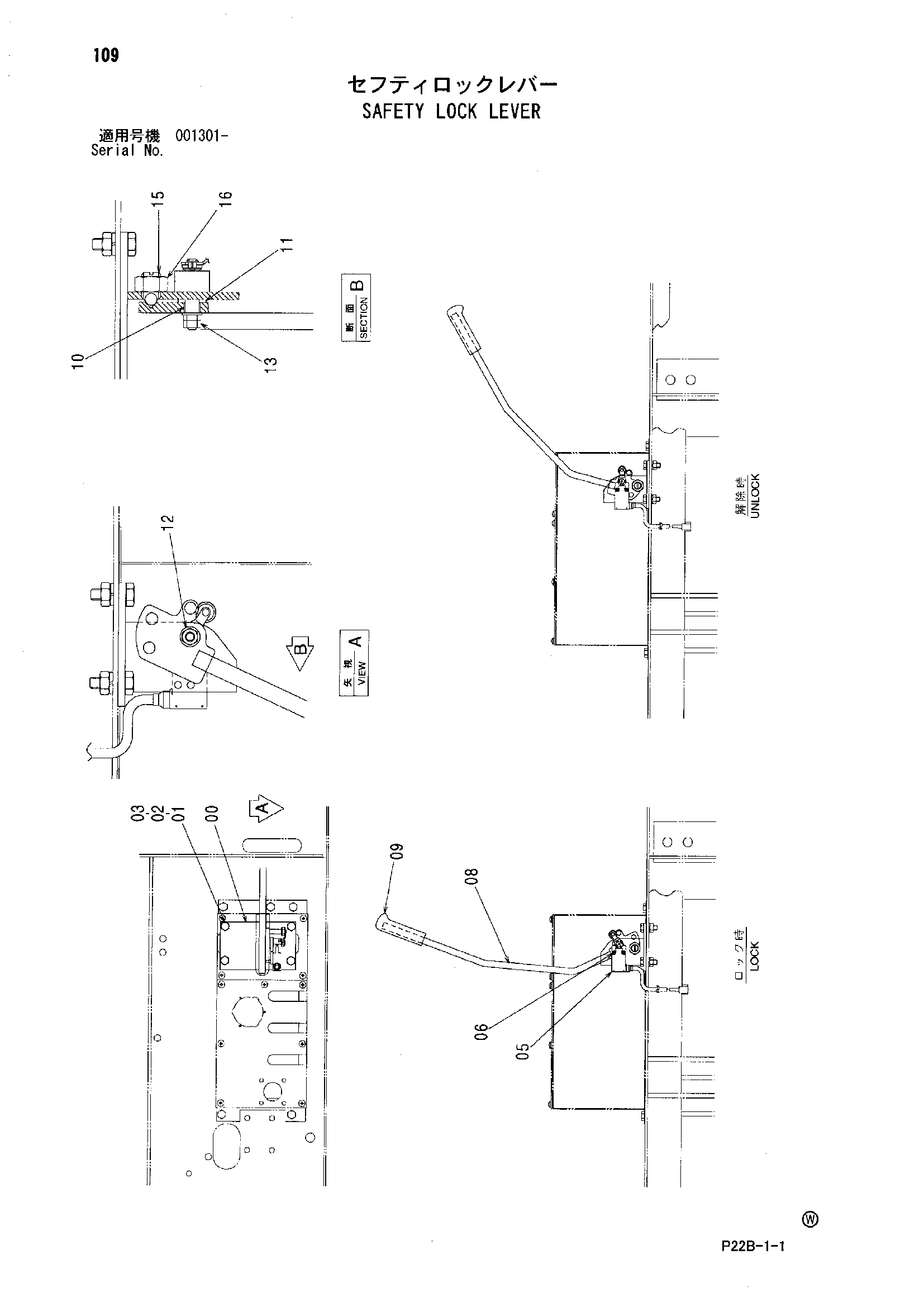

Заводская схема «Защитный рычаг блокировки» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101201 | Стойка | 1 |
| 01 | J901030 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | J950010 | Гайка | 4 |
| 05 | 4616459 | Выключатель концевой | 1 |
| 06 | M430420 | Винт | 2 |
| 08 | 8096085 | Рычаг блокировка | 1 |
| 09 | 3051611 | Рукоятка | 1 |
| 10 | 4607773 | Втулка | 1 |
| 11 | A590112 | Плоская шайба | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 2050548 | Гайка | 1 |
| 15 | 3100139 | Плунжер | 1 |
| 16 | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
