Обратные трубопроводы (1) — HITACHI SCX300-C

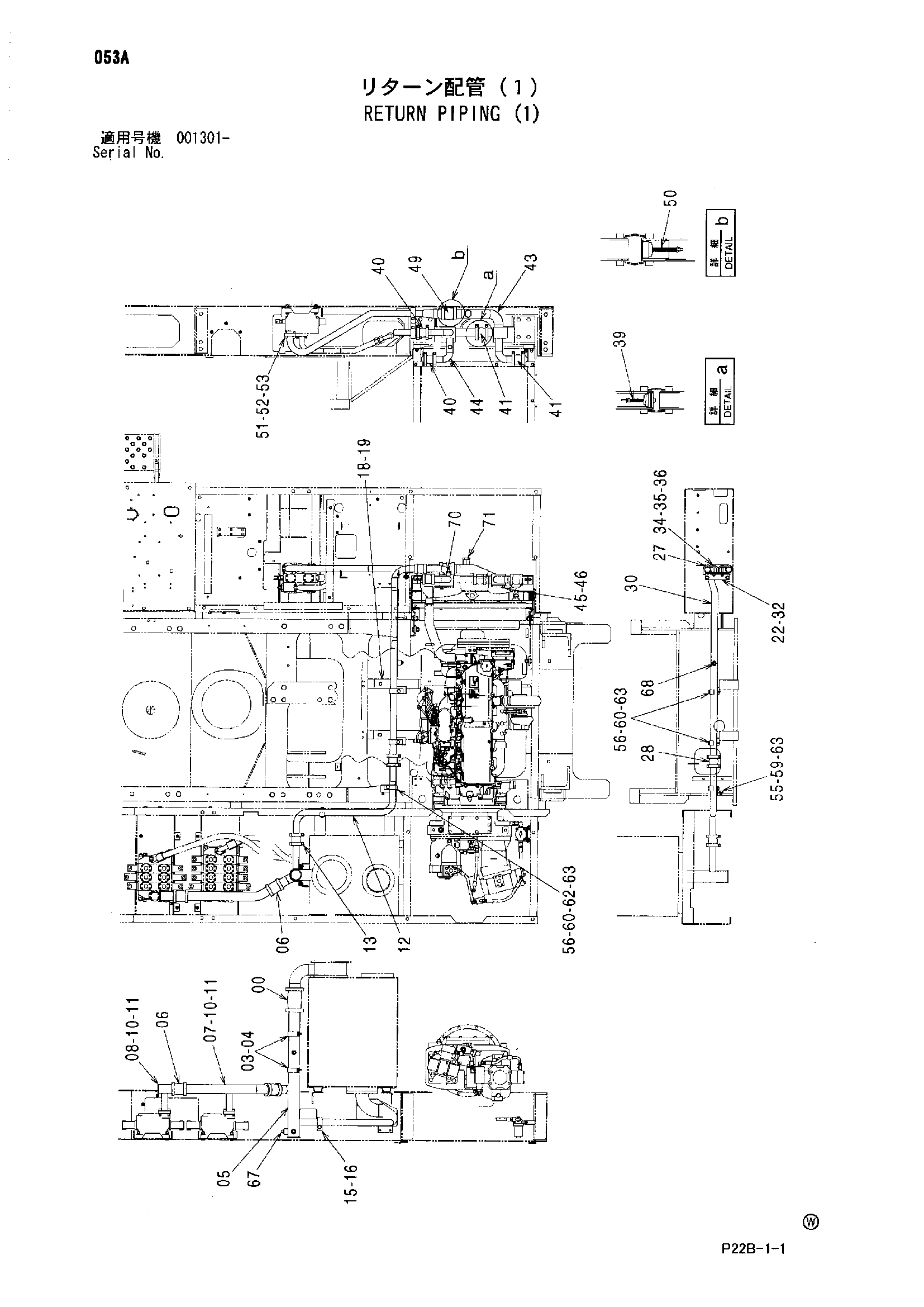

Заводская схема «Обратные трубопроводы (1)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071215 | Муфта | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4000909 | Хомут трубки | 2 |
| 05 | 8050313 | Трубка | 1 |
| 06 | 4067833 | Муфта | 2 |
| 06A | 4196261 | Уплотнение линг | 2 |
| 07 | 8030857 | Трубка | 1 |
| 08 | 9721447 | Трубка | 1 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 11 | M341236 | Болт с внутренним шестигранником | 8 |
| 12 | 4272139 | Трубка | 1 |
| 13 | 4069801 | Муфта | 1 |
| 13A | 4196259 | Уплотнение кольцо | 2 |
| 15 | 4053698 | Хомут трубки | 1 |
| 16 | J271265 | Болт с шайбой | 1 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 9763647 | Кронштейн | 2 |
| 19 | J271230 | Болт с шайбой | 8 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 22 | 4145919 | Опора | 1 |
| 27 | 4053698 | Хомут трубки | 2 |
| 28 | 4069801 | Муфта | 1 |
| 28A | 4196259 | Уплотнение кольцо | 2 |
| 30 | 9721363 | Трубка | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J950012 | Гайка | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 36 | J901270 | Болт | 2 |
| 39 | 4178429 | Клапан | 1 |
| 40 | 4069801 | Муфта | 2 |
| 40A | 4196259 | Уплотнение кольцо | 2 |
| 41 | 4067834 | Муфта | 2 |
| 41A | 4196260 | Уплотнение кольцо | 2 |
| 43 | 8096598 | Трубка | 1 |
| 44 | 8096599 | Трубка | 1 |
| 45 | 4621539 | Регулировочная шайба | 8 |
| 46 | J271035 | Болт с шайбой | 4 |
| 46A | J901035 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 49 | 4067833 | Муфта | 1 |
| 49A | 4196261 | Уплотнение линг | 2 |
| 50 | 4156841 | Клапан | 1 |
| 51 | 8029100 | Трубка | 1 |
| 52 | A811040 | Уплотнительное кольцо | 1 |
| 53 | M341236 | Болт с внутренним шестигранником | 4 |
| 55 | 4165436 | Кронштейн | 1 |
| 56 | 4053698 | Хомут трубки | 2 |
| 59 | J901225 | Болт | 2 |
| 60 | J901270 | Болт | 2 |
| 62 | J950012 | Гайка | 1 |
| 63 | A590912 | Пружинная шайба | 4 |
| 67 | 94-2025 | Пробка | 1 |
| 68 | 94-2024 | Пробка | 1 |
| 70 | A885003 | Пробка | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | A885008 | Пробка | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
