Каталог запчастей HITACHI
Нижний стрела — HITACHI SCX300-C

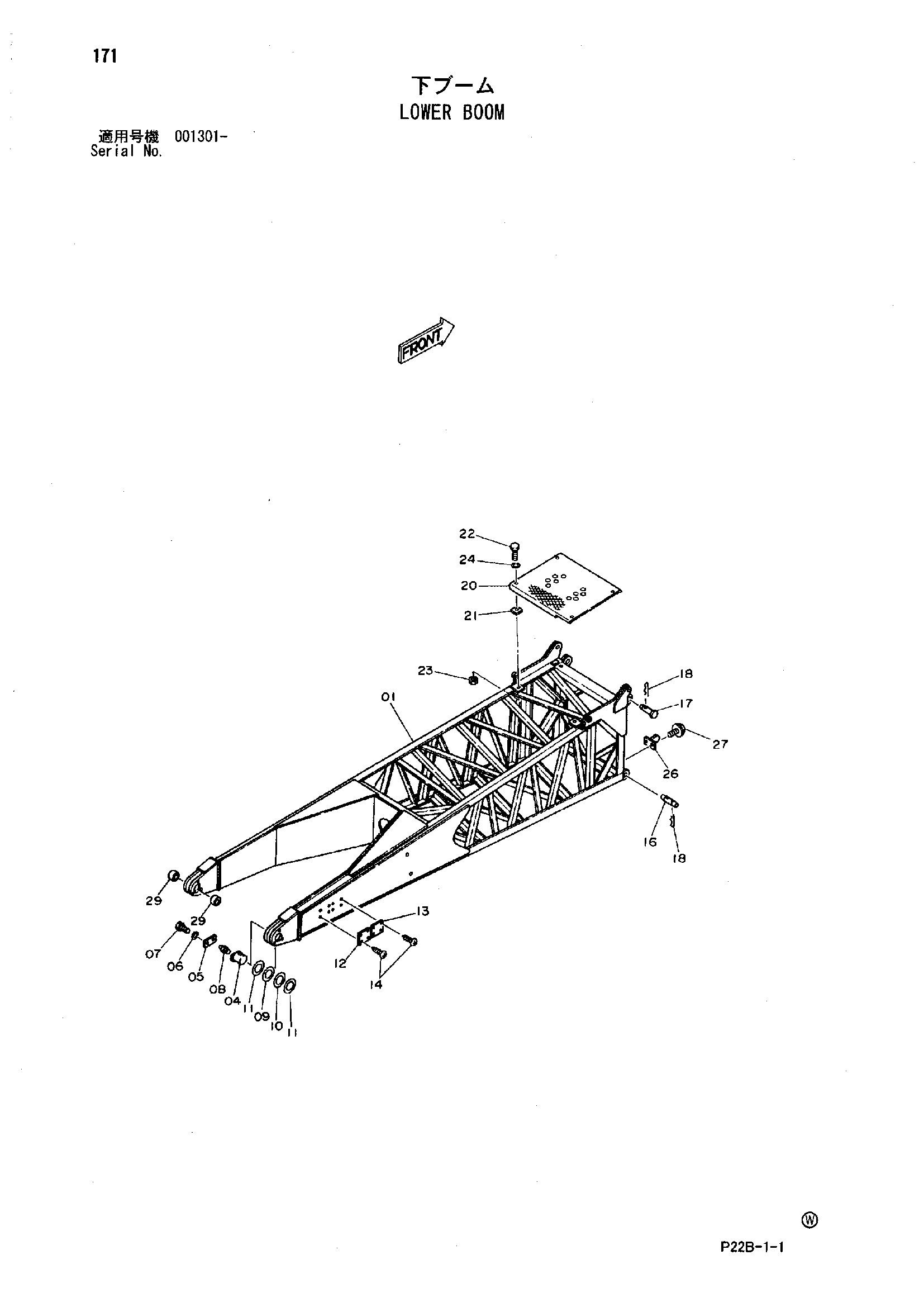

Заводская схема «Нижний стрела» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9235213 | Стрела нижний в сборе | 1 | |
| 01 | 5004231 | Стрела нижний | 1 |
| 01 | 5010105 | Стрела нижний | 1 |
| 04 | 3072198 | Палец | 2 |
| 05 | 4332627 | Стопорная пластина | 2 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | J932040 | Болт | 4 |
| 08 | J75581 | Штуцер | 2 |
| 09 | 4308720 | Регулировочная шайба 1.2mm | 2 |
| 10 | 4308721 | Регулировочная шайба 2.3mm | 2 |
| 11 | 4346034 | Регулировочная шайба | 4 |
| 12 | 4607511 | Информационная табличка | 1 |
| 13 | 4607545 | Информационная табличка | 1 |
| 14 | M492564 | Приводной винт | 8 |
| 16 | 4146682 | Палец | 2 |
| 17 | 4020735 | Палец | 2 |
| 18 | 3002554 | Стопорный палец | 6 |
| 20 | 3018655 | Сиденье | 1 |
| 21 | 4107083 | Сиденье | 4 |
| 22 | J901655 | Болт | 4 |
| 23 | J950016 | Гайка | 4 |
| 24 | A590916 | Пружинная шайба | 4 |
| 26 | 9728133 | Ограничитель | 2 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4335669 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
