Механизм натяжения — HITACHI SCX300-C

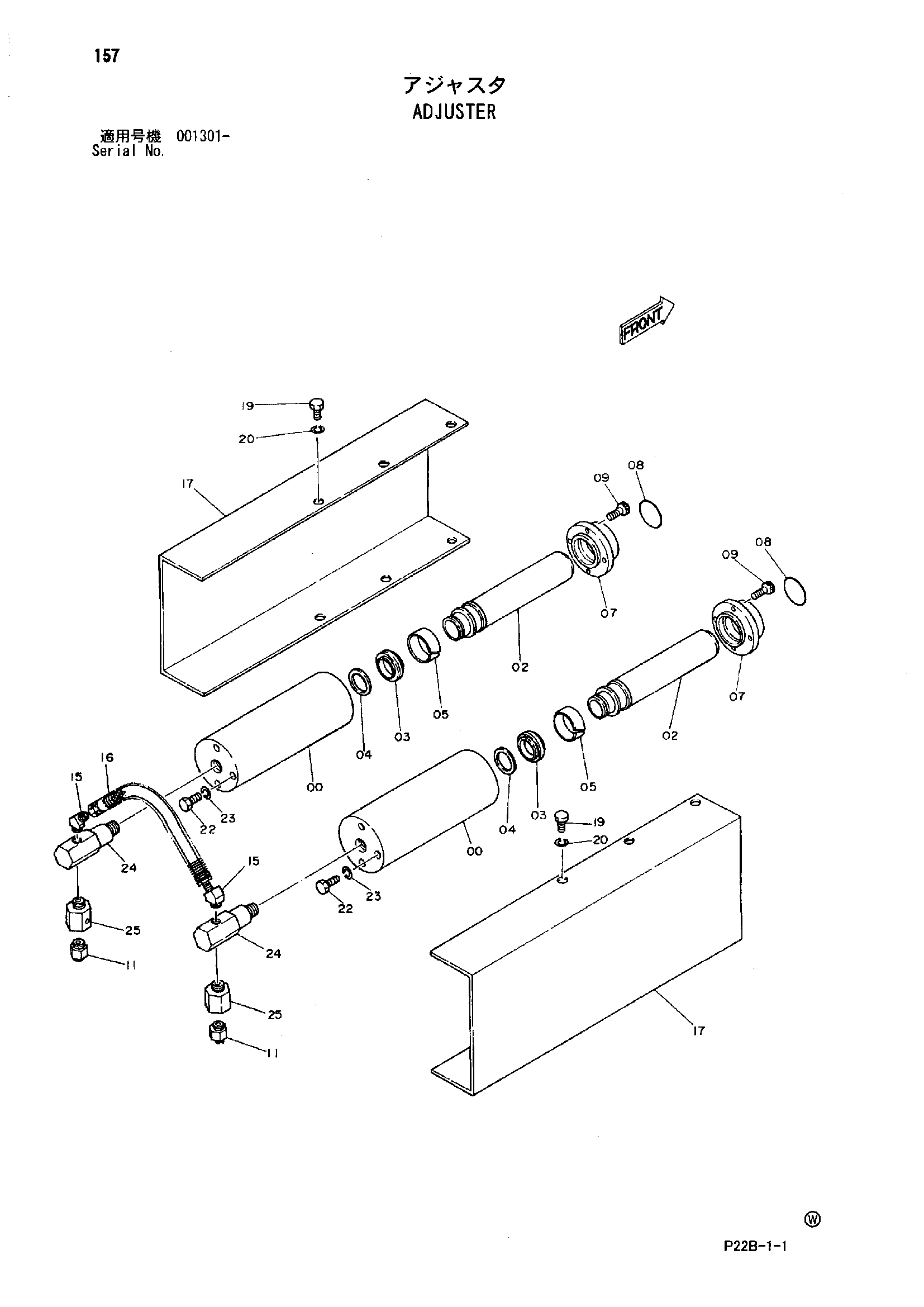

Заводская схема «Механизм натяжения» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9083168 | Механизм натяжения в сборе | 2 | |
| 00 | 3028106 | Гидроцилиндр | 2 |
| 02 | 3026289 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340828 | Болт с внутренним шестигранником | 8 |
| 11 | 4255055 | Клапан | 2 |
| 15 | 94-1501 | Угловой штуцер | 2 |
| 16 | 4203151 | Шланг | 1 |
| 17 | 4229353 | Крышка | 2 |
| 19 | J901220 | Болт | 6 |
| 20 | A590912 | Пружинная шайба | 6 |
| 22 | J901240 | Болт | 6 |
| 23 | A590912 | Пружинная шайба | 6 |
| 24 | 4612726 | Разъём | 2 |
| 25 | 4612731 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
