Поворот трубопроводы — HITACHI SCX300-C

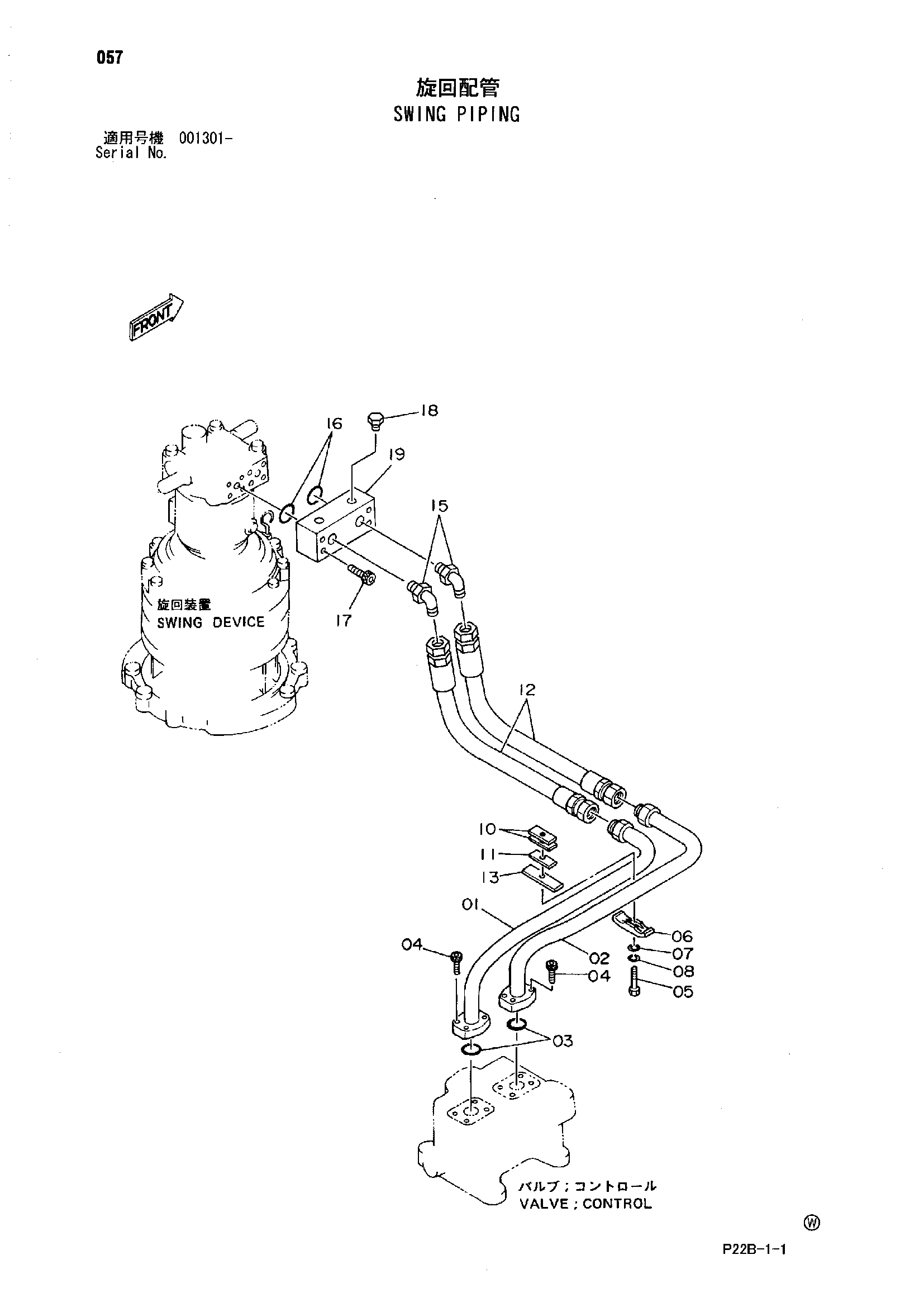

Заводская схема «Поворот трубопроводы» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038673 | Трубка | 1 |
| 02 | 8038674 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | J901065 | Болт | 1 |
| 06 | 4053596 | Хомут трубки | 1 |
| 07 | A590110 | Плоская шайба | 1 |
| 08 | A590910 | Пружинная шайба | 1 |
| 10 | 4143200 | Сиденье 6.0mm | 2 |
| 11 | 4146019 | Сиденье 2.3mm | 1 |
| 12 | 4158158 | Шланг | 2 |
| 13 | 4172244 | Резиновая прокладка | 1 |
| 15 | 4065118 | Угловой штуцер | 2 |
| 16 | A811030 | Уплотнительное кольцо | 2 |
| 17 | M341245 | Болт с внутренним шестигранником | 4 |
| 18 | 4092534 | Пробка | 2 |
| 19 | 3065597 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
