Подвес (портал) — HITACHI SCX300-C

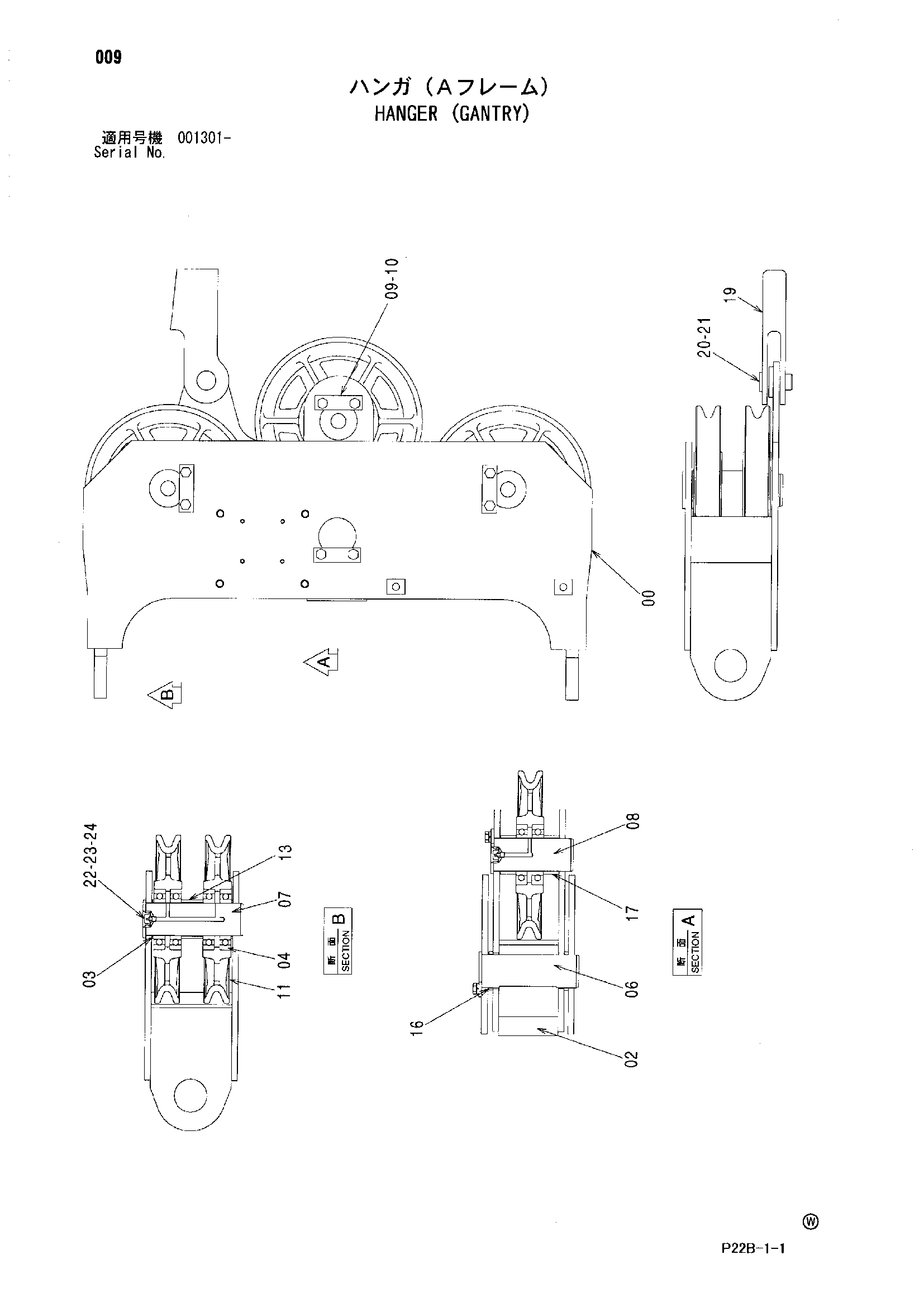

Заводская схема «Подвес (портал)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046639 | Подвес | 1 |
| 02 | 7047160 | Подвес | 1 |
| 03 | 491873 | Проставка | 4 |
| 04 | 4162971 | Шариковый подшипник | 10 |
| 06 | 4615600 | Палец | 1 |
| 07 | 4615289 | Палец | 2 |
| 08 | 4615290 | Палец | 1 |
| 09 | J271220 | Болт с шайбой | 8 |
| 09A | J901220 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | X4246 | Стопорная пластина | 4 |
| 11 | 3084429 | Канатный блок | 5 |
| 13 | 4141206 | Проставка | 2 |
| 16 | 4141207 | Проставка | 2 |
| 17 | 4120011 | Проставка | 2 |
| 19 | 33607 | Разъём канат | 1 |
| 20 | 41261 | Палец | 1 |
| 21 | A766050 | Шплинт | 1 |
| 22 | J75481 | Пресс-маслёнка | 3 |
| 23 | 4105912 | Колпачок | 3 |
| 24 | 4130686 | Втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
