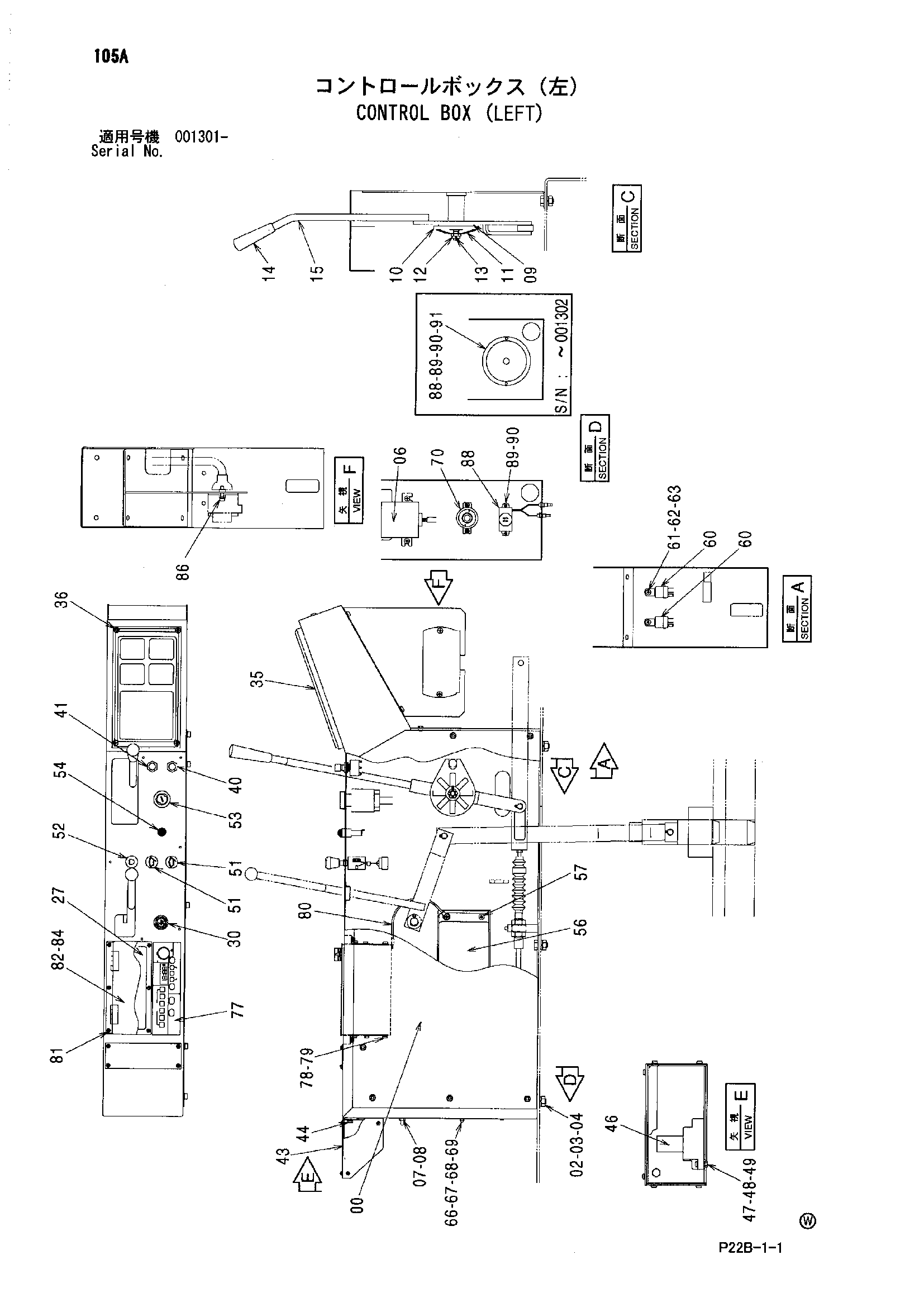

Управление короб (левый) — HITACHI SCX300-C

Заводская схема «Управление короб (левый)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7046772	Метер-боад	1
02	J901020	Болт	5
03	A590910	Пружинная шайба	5
04	J950010	Гайка	5
06	4452160	Контроллер	1
07	J460616	Винт с шайбой	2
08	M500605	Гайка	2
09	428770	Дисковый	1
10	4053155	Пластина	1
11	48569	Пружина флусх	1
12	M531008	Корончатая гайка	1
13	A762025	Шплинт	1
14	4122424	Рукоятка	1
15	8030845	Рычаг	1
27	4386523	Блок реле	1
30	4357862	Лигхтер	1
35	4142229	Панель указатель	1
36	J660620	Винт	4
40	4142230	Выключатель пусхбут.	1
41	4129271	Выключатель пусхбут.	1
43	8044219	Короб рерай	1
44	J260616	Болт с шайбой	2
44A	J900616	Болт	1
44B	A590106	Плоская шайба	1
46	4178359	Реле	1
47	M430416	Винт	2
48	A590904	Пружинная шайба	2
49	M500403	Гайка	2
51	4009556	Выключатель	2
52	4110106	Выключатель	1
53	4606400	Замок зажигания	1
54	4028788	Фонарь	1
56	4129244	Блок управление	1
57	J450610	Винт с шайбой	4
60	4414207	Реле	2
61	J850616	Винт	2
62	M500605	Гайка	2
63	A590906	Пружинная шайба	2
66	A590104	Плоская шайба	2
67	A590904	Пружинная шайба	2
68	M500403	Гайка	2
69	J850414	Винт	2
70	4471322	Зуммер	1
77	4613911	Радио	1
78	4341706	Кронштейн	2
79	J460510	Винт с шайбой	10
80	4347415	Жгут проводов	1
81	J680416	Винт с шайбой	6
82	8076385	Крышка	1
84	4114697	Шпонка	1
86	J450625	Винт с шайбой	2
88	947457	Белл	1
88	4632870	Зуммер	1
89	J850310	Винт	2
89	J460412	Винт с шайбой	2
90	M500303	Гайка	2
90	M500403	Гайка	2
91	A590903	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
